Her kan du konfigurere dit E-KædeSystem individuelt. Alle elementer og ændringer bliver flyttet over til styklisten, som er nederst på siden.
System TwisterChain® new TC32
1. Mulighed for cirkel- og spiralbevægelser på op til 540°
3. Ribber med snapåbning i den indvendige radius
4. Modulær, variabel bredde, højde og radius
5. Mere stabil, mulighed for større ekstra belastning takket være mellemled
6. Yderst dynamisk og jævnt løbende (med ny føringskanal)
AR [mm] |
R100 A1[mm] |
R125 A1[mm] |
R150 A1[mm] |
R175 A1[mm] |
R200 A1[mm] |
R250 A1[mm] |
400 |
51 |
51 |
52 |
53 |
53 |
58 |
500 |
65 |
65 |
66 |
67 |
69 |
71 |
600 |
79 |
80 |
81 |
81 |
82 |
85 |

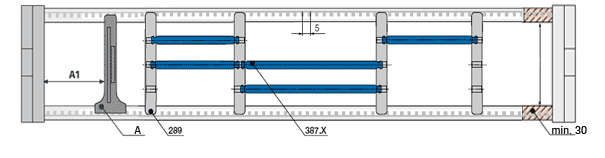

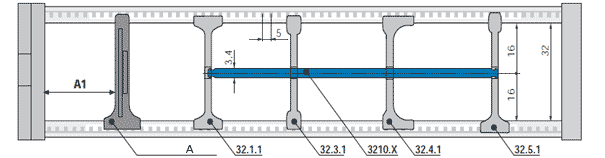

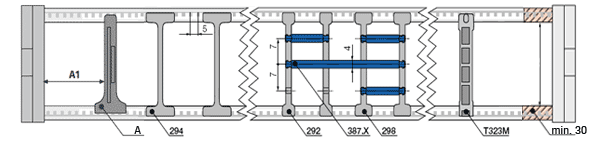

Bemærk: Mål A1 bestemmes af den udvendige radius OR (se tegning)!
Mål A1 er altid med en tolerance på ± 2,5 mm
