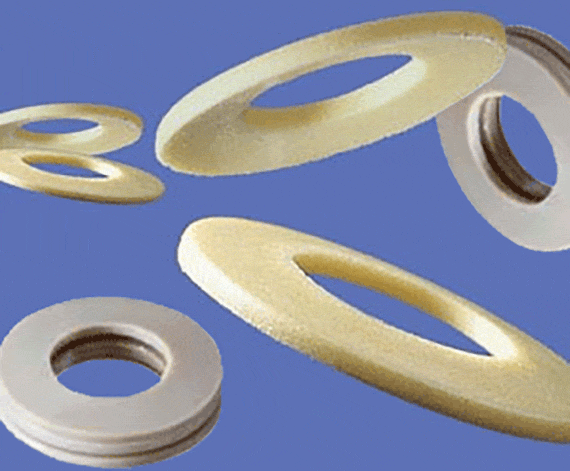

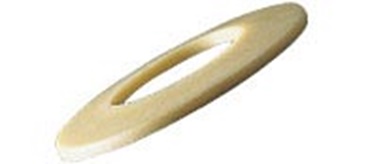

Polysorb skivefjedre lavet af plastic

tallerkenfjedre er ringformede skiver, der kan belastes i aksialretningen, og som er formet som en tallerken i aksialretningen. Tallerkenfjedre giver en bedre volumenudnyttelse end andre fjedertyper. De er især egnede til konstruktioner, som kræver lille fjederbøjning.
+

Hvornår skal jeg bruge Polysorb skivefjedre?

Når en anvendelse kræver særlige skivefjederegenskaber; kurver som er flade og kun er mulige i metal med en betydelig omkostning (rillede design)

Til kompensation af aksialslør og produktionstolerancer

Til vibrationsdæmpning

Til støjdæmpning

Når der kræves et ikke-magnetisk materiale

Til elektrisk and termisk isolering

Hvornår skal man undgå brug af polysorb skivefjedre?

Når konstant fjederkraft er krævet over et bredt temperaturinterval

Når der kræves høj fjederkraft

Tallerkenfjederens fjederafbøjning er relativt lille. Derfor kan man i praksis kombinere et antal tallerkenfjedre. Alternativt kan flere lag af tallerkenfjedre forøge fjederafbøjningen i forhold til antallet, hvorved den samlede fjederkraft er lige så stor som kraften i den enkelte tallerkenfjeder. For at forøge kraften kan tallerkenfjedre lægges parallelt som en fjederpakke.

Kemisk resistens

Polysorb® tallerkenfjedre er resistente over for mange kemikalier. iglidur® A500 har en højere resistens end iglidur® J.

Medium Modstand
  iglidur® J iglidur® A500
Alkoholer + +
Kulbrinte + +
Fedt, olier uden additiver + +
Brændstoffer + +
Fortyndede syrer 0 to - +
Stærke syrer - +
Fortyndede baser + +
Stærke baser + to 0 +

Fugtoptagelse

Den lave fugtoptagelse gør dem velegnede i våde eller fugtige omgivelser.
Polysorb® tallerkenfjedre optager fugtighed. Derved ændres deres mekaniske egenskaber. Ved den værst tænkelige anvendelse - ekstremt lang anvendelse i vand - udviser Polysorb® tallerkenfjedre stadig en høj fjederkraft.
iglidur® Standardmiljø mættet i vand
J 18 15
A500 24 23

Øget driftstemperatur

Forøgede temperaturer fører til fald i polymerers stivhed. Polysorb® tallerkenfjeder udviser en makismal fjederkraft på 8 N selv ved den maksimalt tilladt temperatur på 80 °C. Se forholdet mellem fjederkraften og den omgivende temperatur på figuren.
Skivefjedre Polysorb

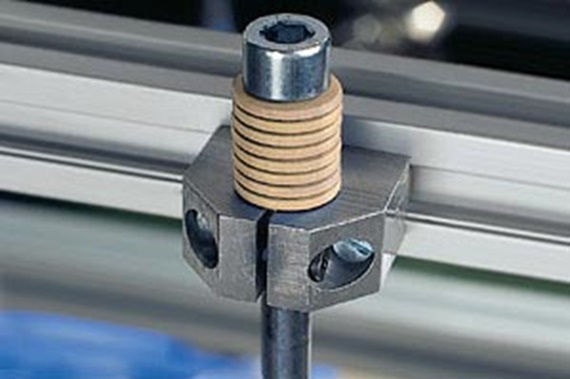

Polysorb skivefjedre langtids-test Polysorb skivefjedre langtids-test

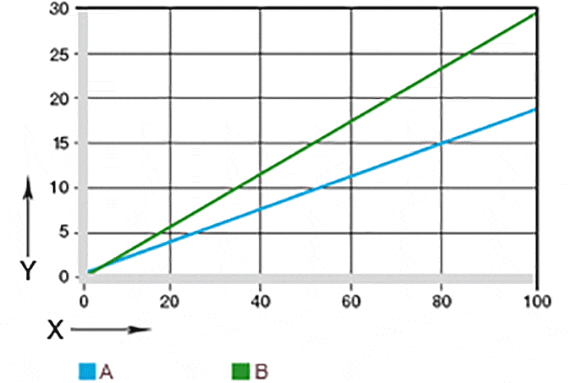

fjederkraft for skivefjedre X = nedadrettet afbøjning [%]
Y= Fjederkraft [N]

A = JTEM-10
B = A500TEM-10

Figur 35.1: Fjederkraften afhænger af afbøjningsprocent målt under montage af størrelse 10

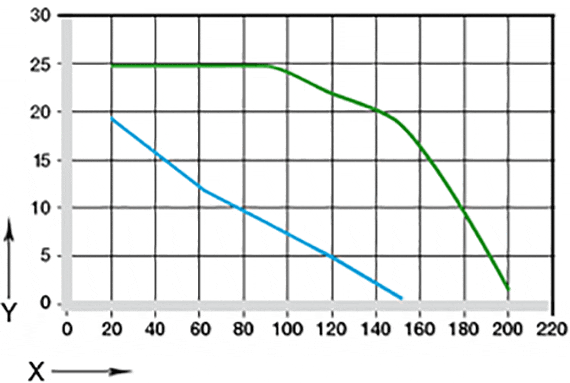

Den omgivende temperaturs påvirkning af skivefjedre X= Omgivende temperatur [°C]
Y= Maksimum fjederkraft [N]

Figur 35.2: indflydelse af omgivelsestemperaturen på fjederkraften, målt på JTEM-10

Dimensioner i henhold til DIN 2093
Dimensioner for skivefjedre

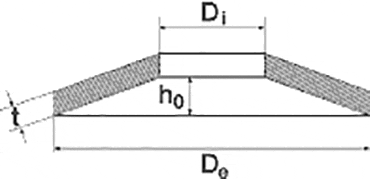

Tegning af skivefjedre

Polysorb skivefjeder leveringsprogram

De [mm]:



Di [mm]:



Varenr.* Standardværdier: Fjederlængder og -kræfter
  De D1 t h0 F1,0 M
  [mm] [mm] [mm] [mm] [N] [g]
klar til afsendelse om 24 - 48 timer JTEM-05 10 5,2 0,5 0,25 5 0,04 2,99 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer JTEM-06 12,5 6,2 0,7 0,3 10 0,11 3,15 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer JTEM-08 16 8,2 0,9 0,35 16 0,2 3,17 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer JTEM-10 20 10,2 1,1 0,45 24 0,33 3,24 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer JTEM-12 25 12,2 1,5 0,55 45 0,85 3,67 EUR Læg i indkøbskurven
klar til afsendelse om 4 uger JTEM-16 31,5 16,3 1,75 0,7 65 1,44 4,12 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer JTEM-20 40 20,4 2,25 0,9 130 3,1 4,35 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-05 10 5,2 0,5 0,25 8 0,04 4,94 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-06 12,5 6,2 0,7 0,3 15 0,11 5,20 EUR Læg i indkøbskurven
klar til afsendelse om 4 uger A500TEM-08 16 8,2 0,9 0,35 24 0,2 6,08 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-10 20 10,2 1,1 0,45 35 0,33 6,14 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-12 25 12,2 1,5 0,55 70 0,85 7,92 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-16 31,5 16,3 1,75 0,7 85 1,44 11,15 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer A500TEM-20 40 20,4 2,25 0,9 150 3,1 15,34 EUR Læg i indkøbskurven
Mere om den valgte del:
3D-CAD 3D-CAD
Bestilling af prøver Bestilling af prøver
PDF PDF
Prisforespørgsel Prisforespørgsel
myCatalog myCatalog

Standardværdier for fjederlængder og -krafter er afrundede gennemsnitsværdier.
* Materiale:
iglidur® J: JTEM, Standard
iglidur® A500: A500TEM, højtemperatur og/eller kemisk modstandskraft

Formelsymbol, beskrivelse og enheder:

F = Kraft
S = Fjedervandring
De = Udvendig diameter [mm]
D1 = Indvendig diameter [mm]
t = Tykkelse af den enkelte skive [mm]
h0 = Maksimal fjerderbevægelse [mm]
F1,0 = Fjederkraft ved 100% bevægelse [N]
M = Vægt af en enkelt skive [g]

klar til afsendelse om 24 - 48 timer
klar til afsendelse om 4 uger
