Fleksible højtydende kabelsystemer klarer de hårdeste tests

Fremragende transmissionsegenskaber og lang levetid med ekstrem mobilitet - det er de krav, som maskinbyggere og automationsspecialister stiller til kabelsystemer med fleksible kabler. Højtydende netværk til 10 Gigabit/s Ethernet skal også opfylde disse krav i Industrial Ethernet. igus® og Telegärtner har i fællesskab sammensat en kablingsløsning, der består selv de hårdeste tests med praktiske forbehold. Kombinationen af chainflex® -kabel og MFP8 RJ45-stik giver fremragende transmissionsegenskaber, selv efter millioner af bevægelser.

De enkelte komponenter i en kabellinje testes af producenterne i testlaboratoriet i henhold til standarder. For at sikre, at brugeren kan være sikker på, at den færdige løsning fungerer pålideligt på lang sigt, skal den også underkastes strenge, praktiske tests. Det gælder især for løsninger med fleksible kabler, der udsættes for store mekaniske belastninger.

igus® Derfor har de tyske og Telegärtner-virksomheder slået sig sammen og testet forskellige færdigmonterede kabelløsninger grundigt i begge virksomheders laboratorier. Fokus var på produktløsninger med meget fleksible ledere til Ethernet- og PROFINET-applikationer, som i stigende grad anvendes inden for næsten alle områder af automatiseringsteknologien, hvor store mængder data skal overføres hurtigt og pålideligt.

Praktisk testprocedure

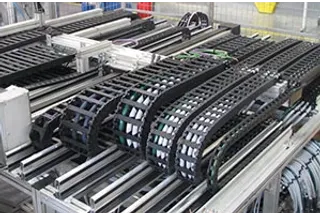

De formonterede kabler blev udsat for de lineære bevægelser, der er typiske for energikæder, med over en million dobbeltslag. Transmissionsparametrene for de kabelsystemer, der blev udsat for denne belastning, blev derefter målt i overensstemmelse med de strenge Cat.6A-specifikationer op til 500 MHz i henhold til ISO/IEC 11801. Der blev verificeret en fremragende transmissionskvalitet for alle testeksemplarer. Der blev ikke fundet nogen defekter, hverken i kablet eller i forbindelsen til stikket. Afsluttende destruktive arbejdsemnetests, hvor forbindelserne blev støbt med støbeharpiks og slebet til mikroskopisk undersøgelse, viste et perfekt kontaktmønster: kontakten var stadig komplet, fikseringen var lige så fast og pålidelig som i begyndelsen, og der blev ikke registreret nogen frigang i forbindelseskamrene i konnektoren. Baseret på resultaterne af testene med lineære bevægelser blev der også udført en torsionstest med +/- 180 °/m for at simulere de typiske bevægelsessekvenser for robotapplikationer. Her er der brug for kabler med et anderledes design for at opfylde selv de mest krævende specialkrav til robotteknologi.

Resultat: Ideelt egnet til Ethernet og Profinet
Samlet set viser testresultaterne, at kombinationen af MFP8-stik og chainflex®® -bus-kabel er særligt velegnet til at garantere maksimal pålidelighed i meget fleksible kabelsystemer til automatiseringsteknologi og sikre Ethernet-forbindelser selv ved de højeste datahastigheder på op til 10 Gbit/s. Selv efter flere millioner dobbeltslag viste de testede kabelløsninger ingen genkendelig slitage og ingen forringelse af signaloverførslen. Dette blev også bekræftet af andre testserier. De formonterede kabler er derfor i fuld overensstemmelse med de vigtige kategorier 6 og 6A for Ethernet. Selv med de lavere krav i kategori 5, som spiller en vigtig rolle i Profinet-applikationer, tilbyder chainflex®® kabler med MFP8-stik fra Telegärtner enestående pålidelighed.
