Vedligeholdelsesfri drevteknologi sikrer langtidsholdbar positionering af printhoveder hos Elried

Hvad var der brug for? Meget nøjagtig, justerbar positionering af printhovederne i mærkningssystemerne.

Kravene: Høj præcision i 0,1 mm-området, pålidelig og holdbar funktion og frihed fra vedligeholdelse, FDA-overensstemmelse og drift uden eksterne smøremidler.

Branche: Trykteknologi / mærkningssystemer

Succes for kunden: Med drylin ZLW-tandremsakserne inklusive drylin D1-motorstyringssystem og Nema-trinmotorer er der garanti for høj præcision og hastighed ved justering af printhovederne. Den vedligeholdelsesfrie, helt selvsmørende drevteknologi garanterer også autonom drift. Sammen med FDA-kompatible foringer kan drevteknologien derfor også bruges i hygiejnisk krævende områder.

Elried har udviklet og produceret systemer til produkt- og emballagemærkning i over 60 år, og virksomheden er kendetegnet ved sine særligt innovative løsninger. Elrieds mærkningssystemer skiller sig ud fra konkurrenterne takket være deres kompakte, men robuste aluminiumshus, design og produktion, der udelukkende er "made in Germany". Virksomheden markedsfører mærkningssystemer under mærket "Edding in-line" i et partnerskab med Edding AG. Printerne bruges i en lang række sektorer, fra fødevare- og drikkevareindustrien til logistik- og transportsektoren og bilindustrien.

Kernen i Elrieds mærkningssystemer er de lineære akser, som sikrer præcis positionering af printhovederne. Drivteknologien til printhovederne skal vælges meget omhyggeligt. Systemerne skal fungere autonomt i årevis. Kravene til komponenterne med hensyn til vedligeholdelsesfri drift og holdbarhed er tilsvarende høje for Elried-systemerne. Men det er ikke kun pålidelighed, der spiller en rolle. Mærkningssystemerne skal også være ekstremt præcise. Der kræves gentagelsesnøjagtigheder på 0,1 millimeter til print - og det i en årrække.

Elried fokuserer også på vækstmarkedet for fødevaresikkerhed: Bestemmelserne om skadelige stoffer i forbindelse med fødevarer bliver stadig strengere i hele Europa. Sammen med Edding har Elried allerede arbejdet intensivt med udviklingen af blæk til fødevarer. Men det hygiejnisk krævende anvendelsesområde betyder også en række yderligere krav til drevteknologien: For eksempel er der fokus på materialernes FDA-overensstemmelse og spørgsmålet om frihed fra smøremidler. Brugen af eksterne smøremidler i drevteknologien ville ikke kun medføre en risiko for kontaminering af produkterne, men også en øget miljøpåvirkning.

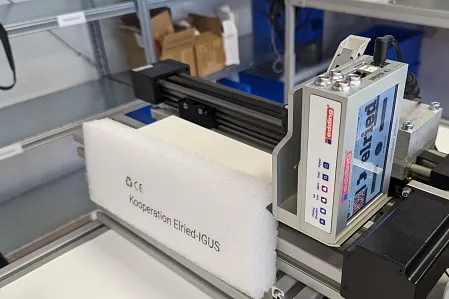

Akserne er kendetegnet ved deres høje præcision, hastighed og vedligeholdelsesfri drift, som sikrer, at systemerne fungerer autonomt i mange år. Det er især akserne ZLW-0630 og ZLW-1040 , der bruges til hurtig, lineær bevægelse af printhovederne. ZLW-tandremsaksen er også ekstremt holdbar, hvilket fremgår af udholdenhedstest i igus' laboratorium: Her bliver de testet med omkring 1,5 millioner dobbeltslag ved en hastighed på 0,5 m/s og en acceleration på 2 m/s.

Elried køber også Nema-trinmotorer fra igus, hvor Nema24-trinmotorer med et holdedrejningsmoment på 3,5 Nm hovedsageligt anvendes. Drevteknologien er klar til tilslutning og kan tilpasses. Den er også meget støjsvag og bæredygtig, da den ikke kræver smøreolie - og er ekstremt pålidelig.

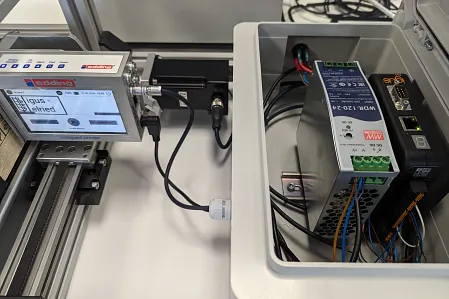

Endelig bruger virksomheden drylin D1-motorstyringssystemer i mærkningssystemerne, som er optimalt tilpasset de lineære akser og muliggør hurtig og nem konfiguration. De er velegnede til step-, DC- og EC/BLDC-motorer og betjenes ganske enkelt via browserens IP-adresse i stedet for en ekstra app. Styresystemerne kræver ingen forudgående viden, og en teach-funktion gør det muligt at foretage positionsindstillinger med et enkelt klik. Det forenkler parametriseringen og reducerer potentielle driftsfejl betydeligt.
