Føringsrender for lange vandringer

Føringsrende anvendes ved lange vandringer hvor e-chain® glider (i henhold til kædetype fra 5-12 m). De bidrager til glat lav friktion for igus energikæder og energirør. Hvis denm faste ende installeres midt på vandring ("centermonteret"), glider energikæder på sig selv på halvdelen af vandringen. Til den anden halvdel anbefaler vi glidebjælker monteret i renden som energikæden glider på. Føringsrender har glidebjælker fremstillet af stærkt slidstærk plast (undtagen RS – stålglideflader).

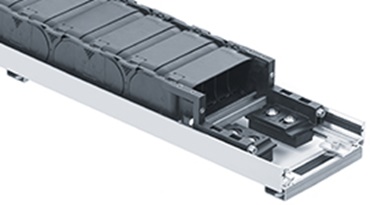

Alu SuperTroughs

Grundliggende design for generelle mekaniske anvendelser. Ekstra kraftig version for anlægskonstruktion.

Materiale for sidedele: aluminium

Aluminium SuperTrough - igus standard for føringsrender

  • Konstruktionssætsystem i 2 versioner - Basic og Heavy Duty
  • Meget enkelt, modulopbygget montering
  • Glidestrips for slitagebeskyttelse ved høje hastigheder
  • Korrosionsresistent, saltvandsresistent aluminiumsprofil
  • Fleksibel montering - fastgørelse på strukturer uafhængig af profillængder og samlinger
  • Interfaceforbindelser - plast med spændemekanismer
  • Polymer glidebjælke fremstillet af højmolekulær PE
  • Bundbeslag fastgjort enten indad eller udad - direkte på overfladen af C-profilen
  • Ledningsevne i henhold til DIN EN 61537 - standard
  • Glidestrips og en gummiprofil der kan indsættes for minimering af støj
  • Bundbeslag for sikkert hold selv i krævende applikationer
  • Faste ende moduler tillader hurtig og nem fastgørelse af faste ende af energikæder på super aluminium rende uden boring

970.30.SL / 970.31.SL

Udvendig højde på renden 77 mm
Til serier E2 - 10 & B15/Zipper - 15 & R15

Guideskinner PDF-fil

970.30.SL / 970.32.SL

Udvendig højde på renden 77 mm
Til serier 1500/E4.21

Guideskinner PDF-fil

971.30.SL / 971.31.SL

Udvendig højde på renden 87 mm
Til serier E2.26/2500/255/R48/E6.29/R6.29/EF61.29/E61.29

Guideskinner PDF-fil


972.02.30.SL / 972.02.31.SL

Udvendig højde på renden 87 mm
Til serier E4.31L/R4.31L/E4.28/R4.28/
E61.35/E6.35

Guideskinner PDF-fil


972.30.SL / 972.31.SL

Ydre højde på rendesideafsnit: 117 mm
Til serier: E4.38L / R4.38L / E4.32 / H4.32 / R4.32 / E61.40 / E6.40 / R6.40 / E4Q.34 / H4Q.34

Guideskinner PDF-fil


972.30.SL / 972.32.SL

Udvendig højde på renden 117 mm
Til serier E2.38/2700/R58

Guideskinner PDF-fil


973.30.SL / 973.31.SL

Ydre højde på rendesideafsnit: 144 mm
Til serier: E2.48 / 3500 / R68 / E4.48L / R4.48L / E4.42 / H4.42 / R4.42 / E61.52 / E6.52 / R6.52 / E4Q.44 / H4Q.44

Guideskinner PDF-fil


974.30.SL / 974.31.SL

Ydre højde på rendesideafsnit: 184 mm
Til serier: E4.64L / E4.56 / H4.56 / R4.56 / 14040 /14140 / R18840 / 14240 /14340 / E61.62 / E6.62 / E4Q.58 / H4Q.58

Guideskinner PDF-fil


974.30.SL.HD/974.31.SL.HD

"Heavy Duty" version
Udvendig højde på renden 184 mm
Til serier E4.56/H4.56/R4.56/14040/14140/R18840/
14240/14340/E61.62/E6.62

Guideskinner PDF-fil


975.30.SL / 975.31.SL

Ydre højde på rendesideafsnit: 184 mm
Til serier: E4.80 / H4.80 / R4.80 / 15050 /15150 / R19850 / 15250 /15350 / E61.80 / E6.80 / E4Q.82 / H4Q.82

Guideskinner PDF-fil


975.30.SL.HD/975.31.SL.HD

"Heavy-Duty" version
Udvendig højde af rendesidedel: 184 mm
For serier: E4.80/H4.80/R4.80/15050/15150/19850/15250/15350/E61.80/E6.80

Guideskinner PDF-fil


Fast ende modul/terminal

Fast ende moduler for Alu SuperTrough
Hurtig installation
Intet behov for boring

Oversigt over modul for fast ende
Installation af plastmoduler på faste ende i Alu SuperTrough

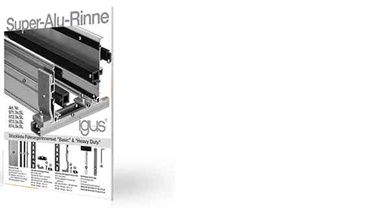

Installation af Alu SuperTrough med spænder

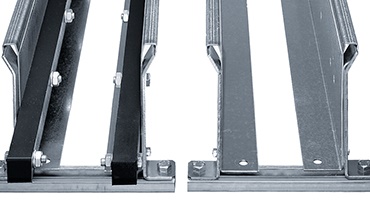

Føringsrende i stål

For yderst robust anlægskonstruktion

Sidedelenes materiale: Galvaniseret stål / rustfrit stål ved forespørgsel

Føringsrende i stål

Særlige kendetegn: Styreskinne fremstillet af stål – meget stabil og stærk til tungt maskineri

  • meget stærk og hårdfør føringsrende fremstillet af stål
  • Nem montering med installationssæt for samlinger og fastgørelse af overfladeforbindelse
  • Nem montering direkte på basen af C-profilen
  • Stort udvalg, todelt design, justerbar efter e-chain®-bredde
  • Leveres i galvaniseret stål og rustfrit stål (materialer: 1.4301, 14404, 14571)
  • Plast glidebjælke fremstillet af PE
  • Sidesektioner installeres med passende frigang og fastgøres på underliggende overflade
  • Moduler for faste ende kan leveres for hurtig og nem montering - uden behov for boring
  • Ledningsevne i henhold til DIN EN 61537 - standard

Installationsvideo for stålstyreskinner

90.30 / 90.31

Udvendig højde på renden 480 mm
Til serier 800/840

Guideskinner PDF-fil

92.30 / 92.31

Udvendig højde på renden 70 mm
Til serier E2.26/2500/255/R48/E6.29/
R6.29/EF61.29/E61.29

Guideskinner PDF-fil

93.30 / 93.31

Ydre højde på rendesideafsit: 130 mm
Til serier: E2.48 / 3500 / R68 / E4.42 / R4.42 / R4.48L / E6.52 / R6.52 / E61.52 / E4Q.44 / H4Q.44

Guideskinner PDF-fil


94.30 / 94.31

Ydre højde på rendesideafsnit: 170 mm
Til serier: E4.56 / H4.56 / R4.56 / 14040 /14140 /
R18840 / 14240 /14340 / E6.62 / E4.64L / E4Q.58 / H4Q.58

Guideskinner PDF-fil


95.30 / 95.31

Udvendig højde af rendesidedel: 100 mm
For serier: E2.38/2700

Guideskinner PDF-fil


96.30 / 96.31

Ydre højde på rendesideafsnit: 220 mm
Til serier: E4.80 / H4.80 / R4.80 / 15050 /15150 / R19850 / E6.80 / E61.80 / E4Q.82 / H4Q.82

Guideskinner PDF-fil


97.30 / 97.31

Ydre højde på rendesideafsnit: 130 mm
Til serier: E4.32 / H4.32 / R4.32 / E4.38L / R4.38L / E6.40 / R6.40 / E61.40 / E4Q.34 / H4Q.34

Guideskinner PDF-fil


98.30 / 98.31

Udvendig højde på renden 300 mm
Til serier:  E4.112/4.112/1640/R1608

Guideskinner PDF-fil


99.30 / 99.31

Udvendig højde på renden 130 mm
Til serier: E4.28/R4.28/E4.31L/R4.31L/E6.35/E61.35

Guideskinner PDF-fil


91.10 - 91.71

Udvendig højde på renden 48 mm
Til serier E2 mini - 10 & B15/Zipper - 15 & R15

Guideskinner PDF-fil

Rørskinne RS system

Lader lys og smuds trænge igennem

igus rørrender er enkle og fornuftige muligheder for sikker føring af e-chains®. Anbefalet for mindre krævende applikationer og applikationer med vandringshastigheder under 2 m/s, samt vandringer under 50 m.

  • For applikationer hvor der opstår smuds eller spåner - affaldet falder blot gennem mellemrummene
  • Ingen besværlig indstilling af korrekt bredde - monteringsspacere er inkluderet i den komplette ordre
  • Rørene leveres i galvaniseret stål eller polymer

Rørrendesystem RS

92.70 / 92.71

Udvendig højde på renden 90 mm
Til serier: E2.26/2500/255

Guideskinner PDF-fil

93.70 / 93.71

Udvendig højde af rendesidedel: 146 mm
For serier: E2.48/3500

Guideskinner PDF-fil

95.70 / 95.71

Udvendig højde af rendesidedel: 126,3 mm
For serier: E2.38/2700

Guideskinner PDF-fil

Rendesystem med spænder

Meget enkel og økonomisk

igus render med spænde er et let installeret, pladsbesparende, økonomisk rendesystem for applikationer med længder op til 50 m.

  • Mindre end konventionelle render
  • Hurtig og nem montering
  • Fast indre bredde med spacer
  • Ingen kompliceret indstilling af bredde
  • Ingen skarpe metalkanter indvendigt med tildækkede forbindelser
  • Slank ved dele i galvaniseret stål (rustfri stål på forespørgsel)

Rendesystem med spænder

91.930 / 91.931

Udvendig højde på renden 55,5 mm
Til serier: Zipper -  15 & R15/E2 mini - 10 & B15

Guideskinner PDF-fil

92.930 / 92.931

Udvendig højde på renden 76,6 mm
Til serier: E2.26/2500/255

Guideskinner PDF-fil

93.930 / 93.931

Udvendig højde af rendesidedel: 138,6 mm
For serier: E2.48/3500

Guideskinner PDF-fil


95.930 / 95.931

Udvendig højde af rendesidedel: 106,6 mm
For serier: E2.38/2700

Guideskinner PDF-fil

Måske er du også interesseret i dette

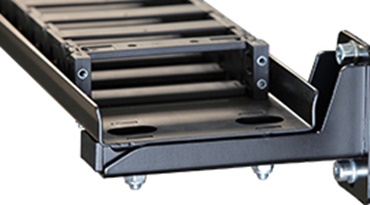

Støttebakke i stål og aluminium

Støttebakker til energikæder

Til sikker og støjsvag drift i applikationer med fritbærende energikæder. Fremstillet i stål og superaluminium.

Til produkterne

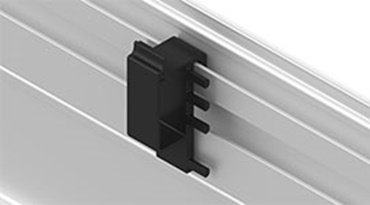

Rendeclip

Rendeclip

Kabelføring for statisk førte kabler på ydersiden af en aluminiums SuperTrough.

Gå til rendeclip
