twisterband
...7000° roterende...
Standardlevering omfatter bundpladerne, som er en komponent i twisterband-modulet!
twisterband: Kompakt, modulær, økonomisk
1. Grundplade med trækaflastning
2. twisterband segment
3. Fire tilgængelige størrelser
4. Visse dele leveres med indvendig opdeling
5. Begrænset længdekompensation mulig
6. Oplukkelige med filmhængsel eller "easy" design
7. Grundplade med trækaflastning

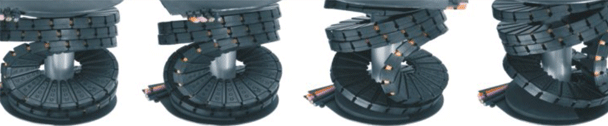

Rotationer på begrænset plads - 20 gange om egen akse Med det meget kompakte igus® twisterband, kan rotationer implementeres økonomisk, med lav slitage og lav vedligeholdelse selv på begrænset plads og herved driftssikkert føre energi, data og medier.
Fem tilgængelige størrelser
7.000°* eller flere horisontale rotationsbevægelser og op til 3.000° i vertikal installationsposition
Mulighed for rotationshastigheder på op til 360 /s
Kompakt, modulopbygget og let
Bånd afkortes nemt efter behov
Minimal installationsplads, tæt pasning omkring rotationsaksen
Driftssikker anvendelse i forskellige installationsretninger (horisontalt, vertikalt, omvendt)
Økonomiske
Nem fyldning
Ideel i kombination med igus® chainflex® kabler for rotationsbevægelser på stærkt begrænset installationsplads
Industrier:
Kabeltromler, værktøjsmaskiner, robotter (robotarme, 1/6 akser, scara robotter), forlystelser, medicinsk udstyr, radar- og teleskopudstyr, rumfart, test, måling, håndtering, løfte- og installationsudstyr, vindmøller (f.eks. justering af vinger); hvor roterende samlinger anvendes
Indbygget hængsel: Nem adgang og hurtig fyldning med kabler og slanger (TB20.44.18, TB30)
Maksimum rotationsvinkel som en tommelfingerregel: Hængsel for hver 180° = 360° mere rotation
En akse skal monteres centralt for rotationsvinkler fra 1500° rotation og vandret
Minimum monteringsrum
Kompakt, modulopbygget og økonomisk- horisontal: 7000° og mere er muligt, vertikalt op til 3000° rotationsbevægelser på mindste plads
Kan anvendes med forskellige installationsorienteringer: vist her: vandret 7.000°* og mere cirkelbevægelse på begrænser plads. Begrænset længdekompensation mulig
Rotationsbevægelser op til 7.000° (afhængig af installationsretning, vertikal op til 3.000°, horisontal: 7.000° eller mere)
Mulig på begrænset plads
Mulighed for rotationshastigheder på op til 180 /s
Fem tilgængelige størrelser
Visse dele leveres med indvendig opdeling (afhængig af serie)
Meget nem at fylde, med oplukkelige integrerede hængsler eller "easy" design system (afhængig af serie)
Begrænset længdekompensation mulig
For højere fyldvægte, twisterchain
For 3D-bevægelser triflex® R
RBR-versioner til endnu højere fyldvægte
Hvis der er behov for et smøre- og vedligeholdelsesfrit drejeringleje til kontinuerlig rotationsbevægelse
iglidur®-drejeringlejer
Hvis du brug for afskærmede kabler. Kontakt os.
|
Del Nr.: |
|
| Drejningsvinkel [°]: | |
| Del-nr. | Indvendig bredde | Indvendig højde | X1 Indv. monteringsplads |
X2 Udv. monteringsplads |
R min. |
R maks. |
d1 MAKS. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217,07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244,83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272,58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300,34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328,09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355,84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383,57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411,33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439,08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466,84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494,59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522,34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550,10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577,85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605,61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633,36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661,09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688,84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716,60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744,35 EUR | |
| Mere om den valgte del: | |||||||||
3D-CAD
Bestilling af prøver
PDF
Prisforespørgsel
Graduerede priser
myCatalog
|
|||||||||
|
Del Nr.: |
|
| Drejningsvinkel [°]: | |
| Del-nr. | Indvendig bredde | Indvendig højde | X1 Indv. monteringsplads |
X2 Udv. monteringsplads |
R min. |
R maks. |
d1 MAKS. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265,19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293,94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322,70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351,44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380,18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408,95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437,69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466,46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495,20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523,96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552,70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581,44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610,21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638,95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667,72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696,46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725,22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753,97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782,71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811,47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840,21 EUR | |
| Mere om den valgte del: | |||||||||
|
3D-CAD
Bestilling af prøver
PDF
Prisforespørgsel
Graduerede priser
myCatalog
|
|||||||||
|
Del Nr.: |
|
| Drejningsvinkel [°]: | |
| Del-nr. | Indvendig bredde | Indvendig højde | X1 Indv. monteringsplads |
X2 Udv. monteringsplads |
R min. |
R maks. |
d1 MAKS. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276,71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306,71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336,72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366,72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396,73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426,74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456,72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486,72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516,73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546,73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576,74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606,74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636,73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666,73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696,74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726,74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756,75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786,75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816,76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846,74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876,75 EUR | |
| Mere om den valgte del: | |||||||||
|
3D-CAD
Bestilling af prøver
PDF
Prisforespørgsel
Graduerede priser
myCatalog
|
|||||||||
|
Del Nr.: |
|
| Drejningsvinkel [°]: | |
| Del-nr. | Indvendig bredde | Indvendig højde | X1 Indv. monteringsplads |
X2 Udv. monteringsplads |
R min. |
R maks. |
d1 MAKS. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249,51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282,88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316,28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349,65 EUR | |
| Mere om den valgte del: | |||||||||
|
3D-CAD
Bestilling af prøver
PDF
Prisforespørgsel
Graduerede priser
myCatalog
|
|||||||||
|
Del Nr.: |
|
| Drejningsvinkel [°]: | |
| Del-nr. | Indvendig bredde | Indvendig højde | X1 Indv. monteringsplads |
X2 Udv. monteringsplads |
R min. |
R maks. |
d1 MAKS. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365,81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398,04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430,28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462,51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494,74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526,95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559,18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591,41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623,65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655,85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688,08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720,32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752,55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784,78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | På forespørgsel | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | På forespørgsel | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | På forespørgsel | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | På forespørgsel | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | På forespørgsel | |
| Mere om den valgte del: | |||||||||
|
3D-CAD
Bestilling af prøver
PDF
Prisforespørgsel
Graduerede priser
myCatalog
|
|||||||||
Eksempel på twisterband
*vandret installationstype
