  1. Hjem
  2. Linear system
  3. Føring med lav profil

drylin® T lavprofils føringer

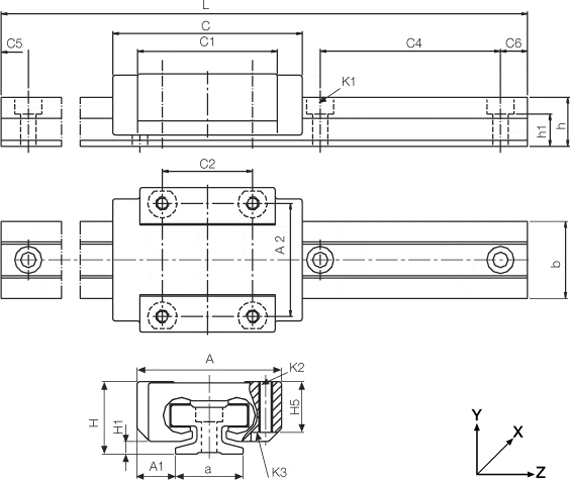

drylin® T-linearføringssystem med lav profil

drylin® T lavprofils lineært føringssystem - lineære systemer i kompakt design, fire installationsstørrelser, smørefri og vedligeholdelsesfri

Vedligeholdelsesfri, tørdrift

Robust skydeslæde, ikke justerbar

Slædehus fremstillet af zink

Slidstærke og udskiftelige glideelementer fremstillet af iglidur® J (eller iglidur® J200 for TW-04-07)

Hårdanodiseret aluminiumsskinne

Lav installationshøjde

Korrosionsfrie

Symmetrisk hulplacering C5 = C6

Dimensioneret identisk med lavprofils recirkulerende kugleføringssystemer

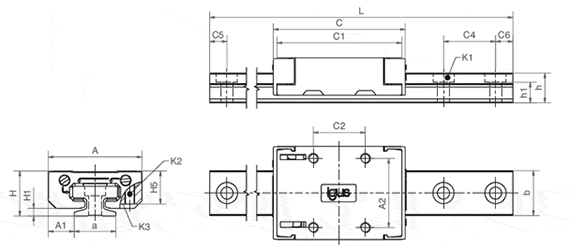

drylin® T lavprofils linearføring er en justerbar version, dimension 12

drylin® T lavprofils lineærføring er en justerbar version af dimension 12 i 8 niveauer

I dimension 12, kan lejespil i miniatureslæder TWE-04-12 nemt justeres med en skruetrækker.

Justerbart lejespillerum

Smøre- og vedligeholdelsesfri

Høj korrosionsresistens ved E-coating

Støjsvag drift

Kompakt design

Bestilling af et komplet system

Konfiguration med blot et par trin:

1. Vælg installationsdimension
2. Vælg antal slæder pr. skinne
3. Indtast skinnelængde i mm
4. Vælg flydelejevariant

Tip:

Yderligere information kan findes i tegningerne og tabeller herover samt på nedenstående sider. Du kan også finde mere nøjagtige oplysninger om flydelejetyper i designreglerne.

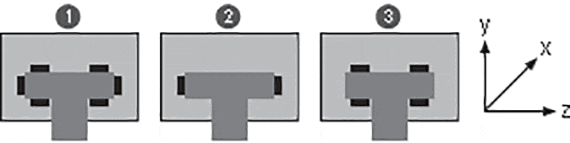

1

intet flydeleje

2

Flydende leje i y-retning

3

Flydende leje i z-retning

drylin® T - Tekniske data
drylin® T - Designregler
drylin® T - Systemdesign

drylin® TK-04 – komplet sæt

Trin 1

Vælg slædens installationsdimension.

technical drawing
Føringsslædens installationsdimension:
Fortsæt

T lavprofils føringsskinner

a [mm]:



drylin® T lavprofils føringsskinner

Bestillingsnr.   Vægt L
maks.		 a
-0,2		 b C4 C5
min.		 C5
maks.		 C6
min.		 C6
maks.		 h h1 K1* ly lz Wby Wbz Pris / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
klar til afsendelse om 24 - 48 timer TS-04-07-UNGEBOHRT 25,46 EUR Læg i indkøbskurven
klar til afsendelse om 3 - 4 arbejdsdage TS-04-09-UNGEBOHRT 26,25 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TS-04-12-UNGEBOHRT 28,53 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TS-04-15-UNGEBOHRT 30,63 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 28,29 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 29,16 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 31,70 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 34,03 EUR Læg i indkøbskurven
Mere om den valgte del:
3D-CAD 3D-CAD
Bestilling af prøver Bestilling af prøver
PDF PDF
Prisforespørgsel Prisforespørgsel
myCatalog myCatalog

* For skrue DIN 912
For uborede skinner angives "Uboret" under bemærkninger.

T lavprofils slæde

H [mm]:



drylin® T lavprofils slæde

Bestillingsnr.   Vægt H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Tilspændings
moment
maks.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
klar til afsendelse om 3 - 4 arbejdsdage TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,46 EUR Læg i indkøbskurven
klar til afsendelse om 24 - 48 timer TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Læg i indkøbskurven
klar til afsendelse om 10 arbejdsdage TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR Læg i indkøbskurven
Mere om den valgte del:
3D-CAD 3D-CAD
Bestilling af prøver Bestilling af prøver
PDF PDF
Prisforespørgsel Prisforespørgsel
myCatalog myCatalog

* For skrue DIN 912
** Gevind
LLy for en slæde med flydeleje i y-retning
LLz for en slæde med flydeleje i z-retning

Monteringsinstruktion drylin® TWE
Assembly_DryLin_TWE_LowProfile_GB.pdf
