Automatisk stansemaskine til sidelister til rullegardiner

Fra Roto Okna Dachowe

Beskriv venligst dit system/din maskine/dit projekt. Hvad er funktionen af din applikation? Hvor bruges din applikation?

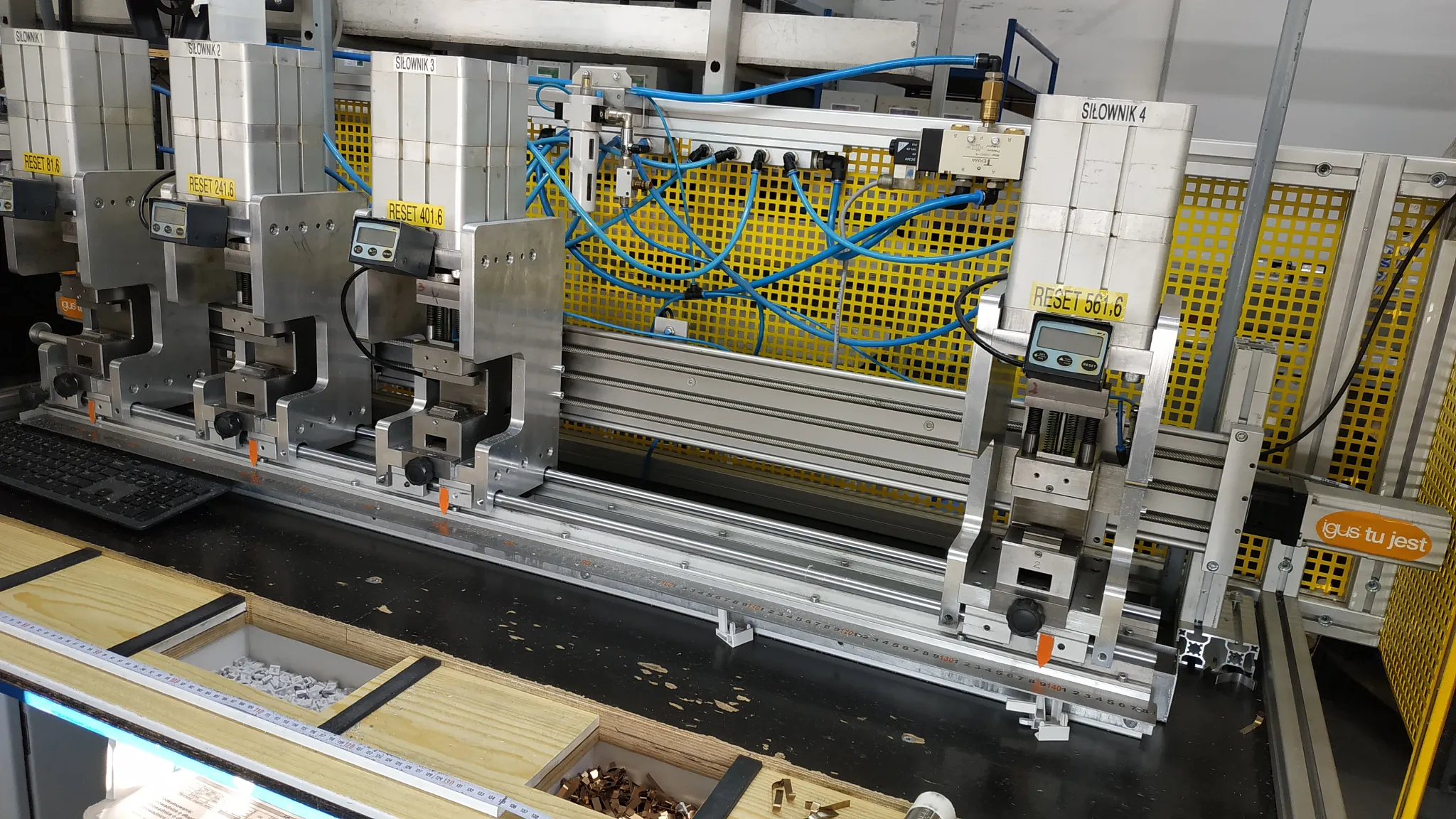

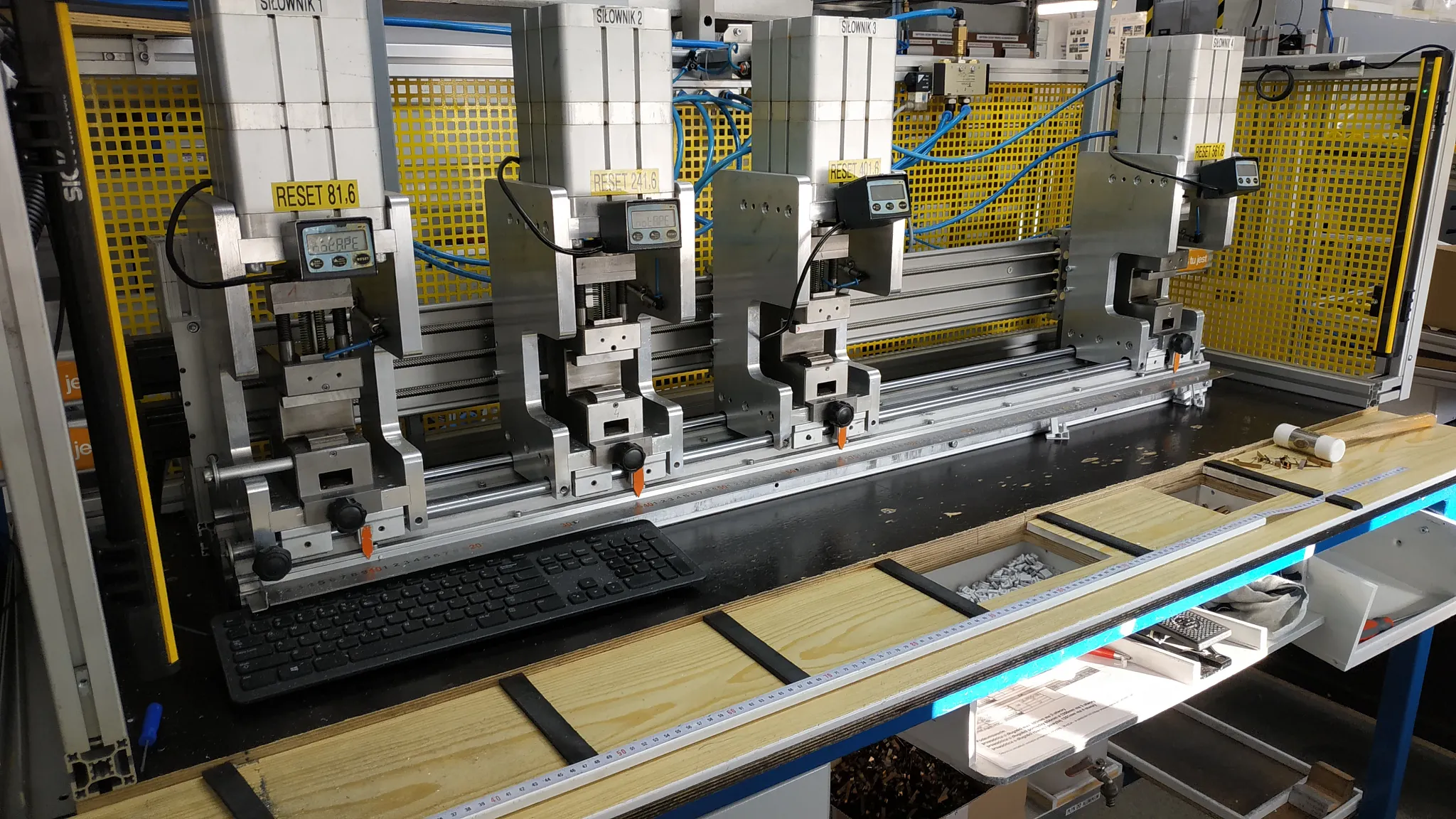

Applikationen bruges i en enhed til stansning af huller i sidelister til rullegardiner. Maskinen består af fire stanseværktøjer, hvoraf tre er bevægelige og et er fast. Stansemaskinen bruges til automatisk at flytte disse stanseværktøjer til de ønskede positioner ved hjælp af et styresystem og en stepmotor. Tre slæder på en akse flytter stanseværktøjerne pladsbesparende, hurtigt, præcist og med gentagelsesnøjagtighed til de ønskede positioner.

Hvad er slutbrugerens drifts-/miljøforhold? Hvilke krav skulle opfyldes?
Den lille installationsplads krævede en kompakt applikation. Applikationen bruges i en enhed til stansning af huller i sideskinner til rullegardiner, så systemet skulle placeres præcist.

Hvilke løsninger inden for polymerlagringsteknologi bruger du?

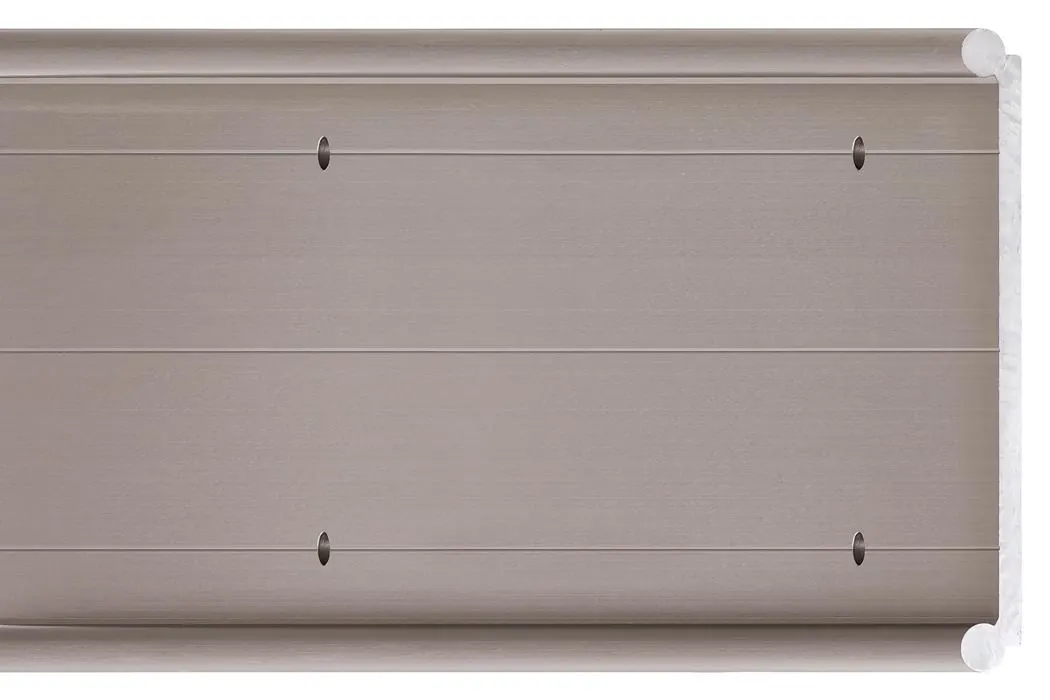

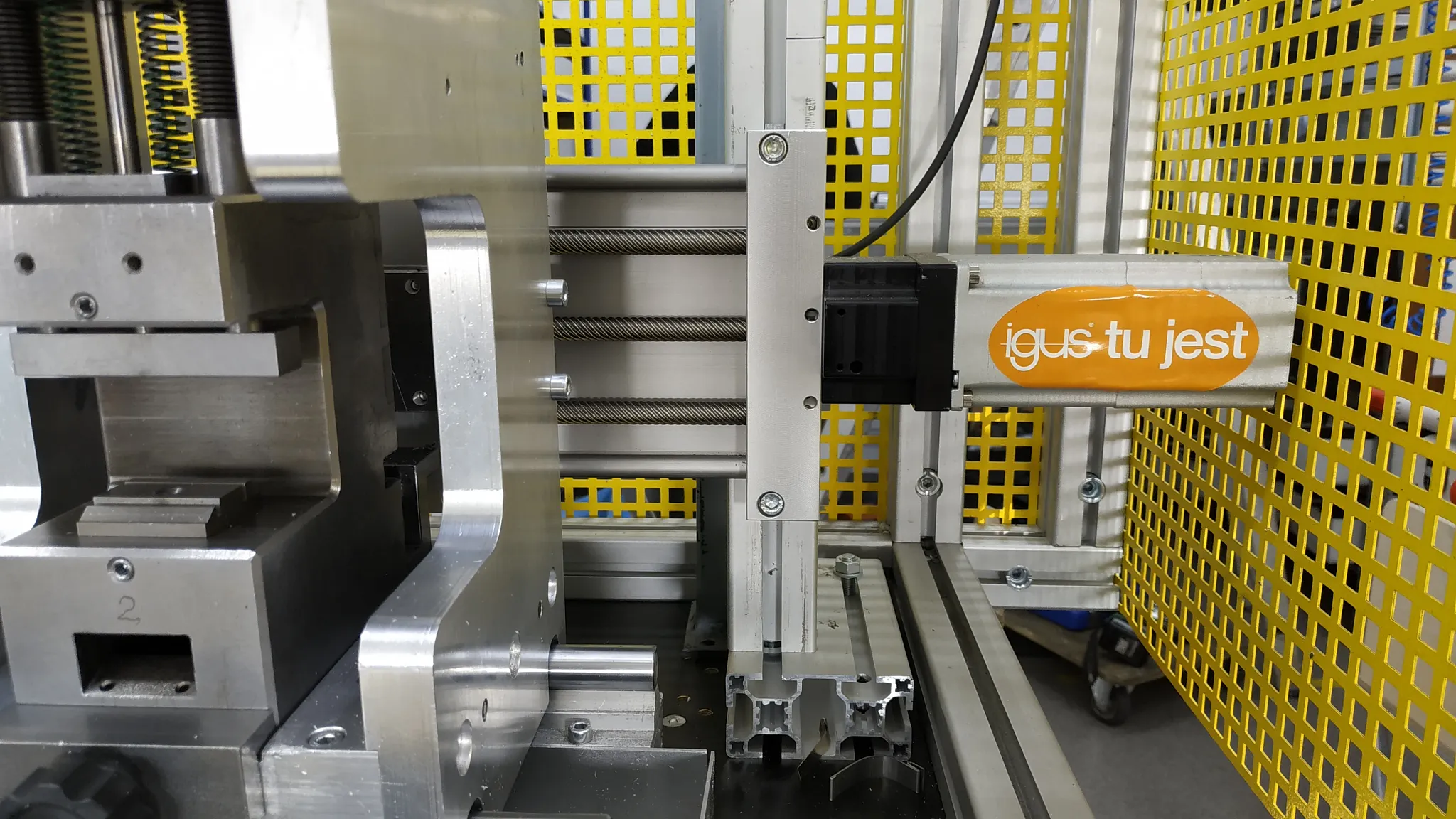

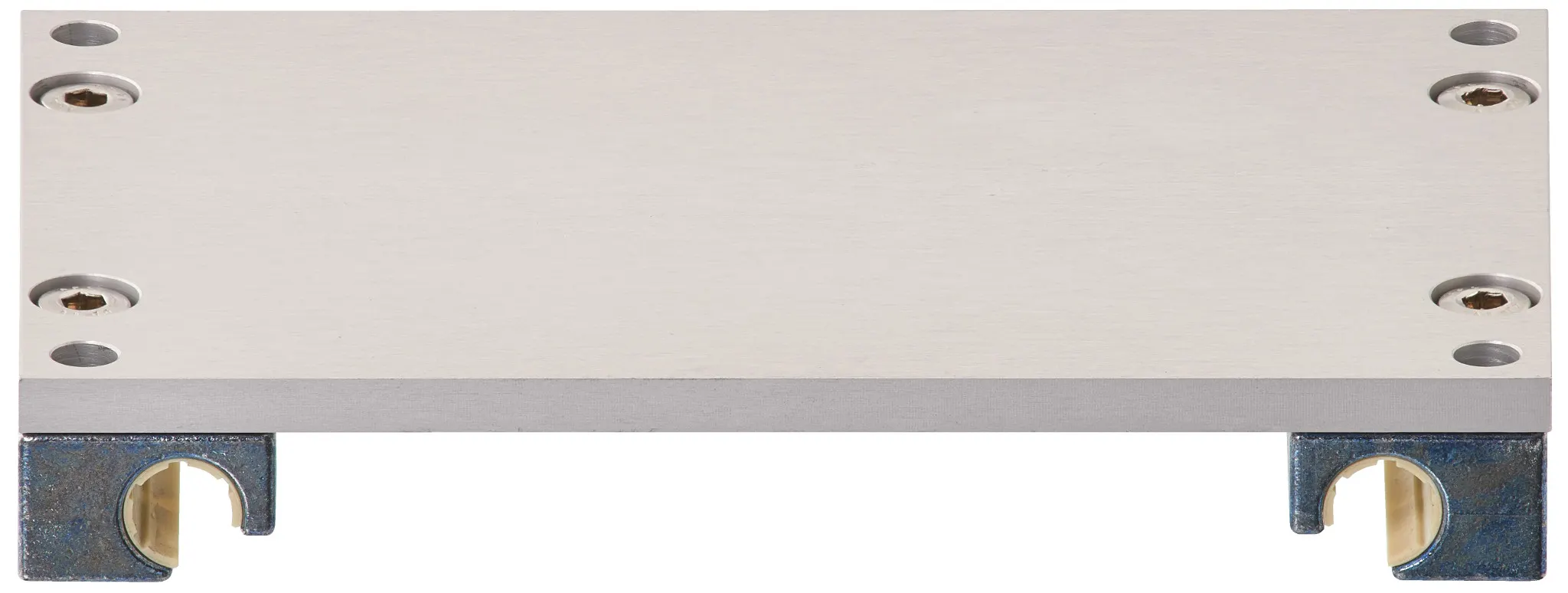

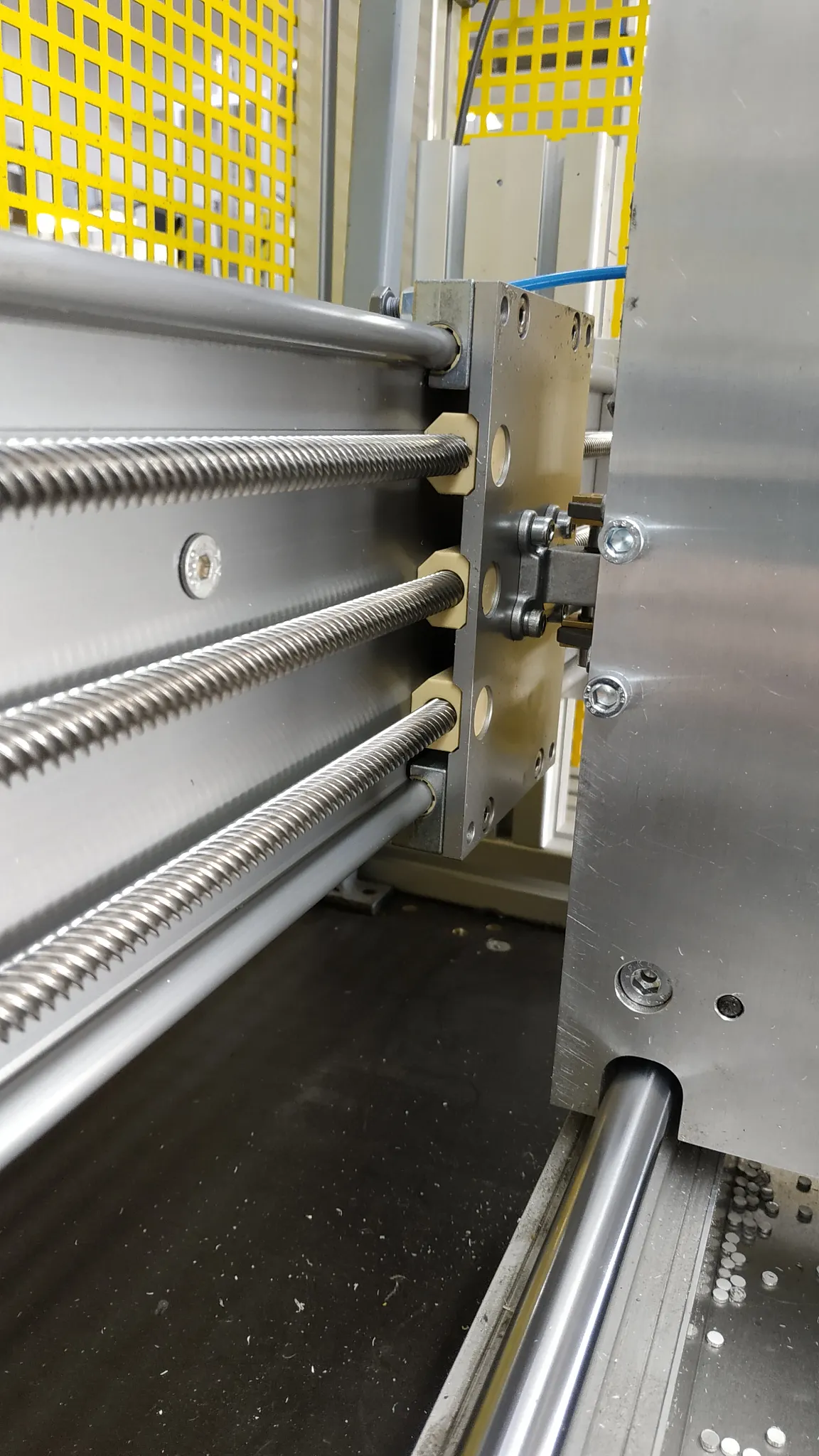

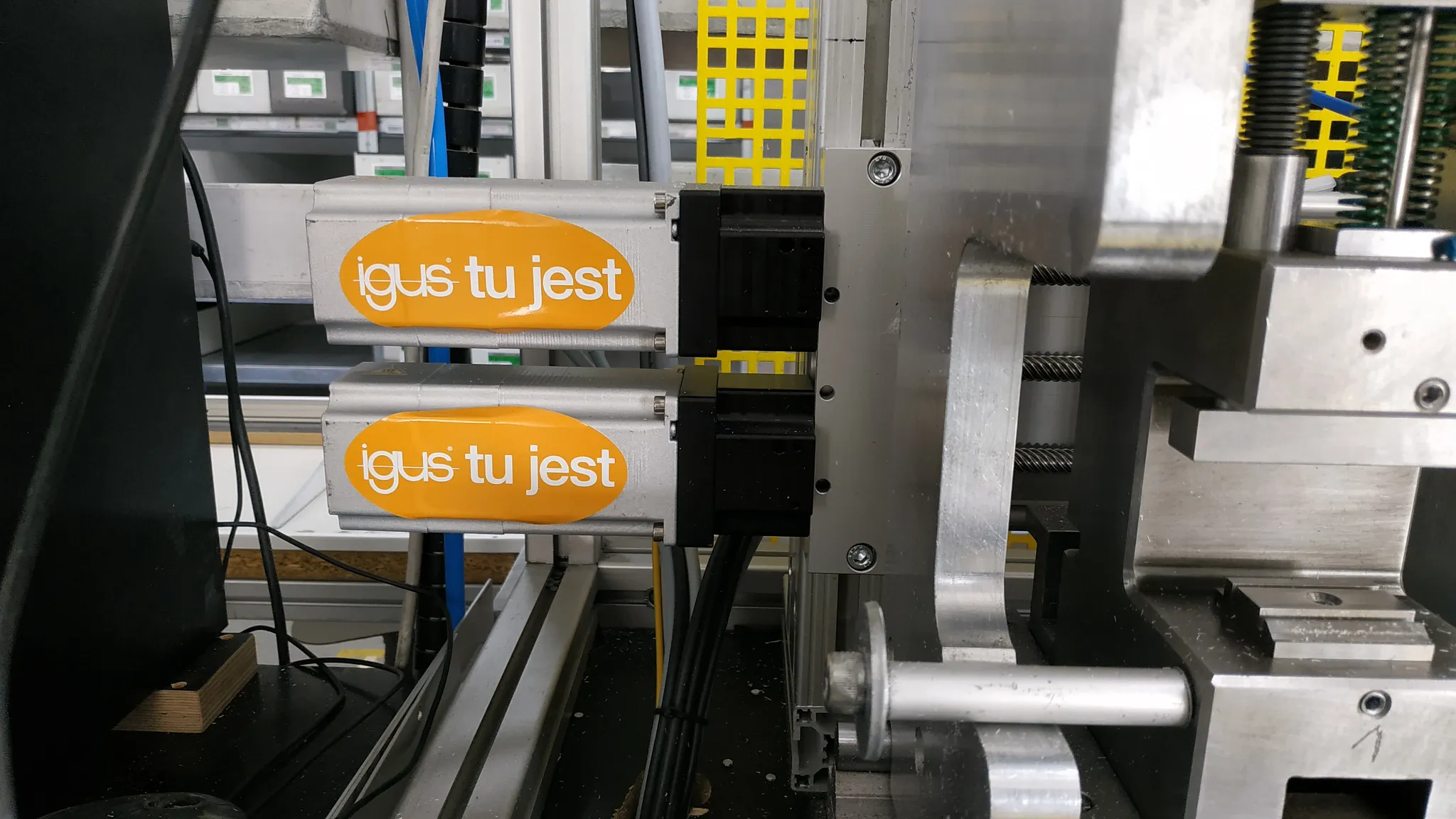

Der anvendes en 1,5 meter lang drylin® W dobbeltskinne WS-10-120 og tre drylin® W komplette slæder WW-10-120-10. Derudover er der tre dryspin® high helix blyskruer, der måler 10x25 med den matchende blyskruemøtrik som et specielt design. Der blev også installeret propelholdere med monterbare motorflanger til step- og DC-motorer (MF-2040-NEMA23-S) og elastomerkoblinger af typen drylin® E. Applikationsaksen automatiserer hulstanseprocessen fuldt ud. Brugen af en enkelt akse reducerer også pladsbehovet og omkostningerne.

På hvilke punkter? Hvordan løste produkterne jeres problemer?
Den anvendte akse, kombineret med stanseholderne, automatiserer stanseprocessen fuldt ud. Når de forudindstillede værdier er indtastet, bevæger alle stanseværktøjer sig til de forudindstillede positioner meget hurtigere og mere præcist, end når man arbejder manuelt - fejl elimineres fuldstændigt. Ved at bruge en enkelt akse kunne omkostningerne reduceres betydeligt, og der kunne opnås en enkel installation med meget lidt pladsbehov til systemet.

Hvordan var samarbejdet med igus®?
Jeg har brugt igus® produkter i flere år og kender mulighederne i disse systemer. Da jeg præsenterede min idé for min igus® konsulent, viste det sig, at det system, jeg ønskede, var tilgængeligt, men ikke opført i online-kataloget, fordi det var nyt. Jeg modtog tegninger og alle oplysninger om produktet. Jeg fortalte om mine krav, og resultatet var et produkt, der var skræddersyet til behovene i min applikation.
