iSet e-loop

energikædesystem: e-loop®

komplet sæt inkluderer:
e-loop system®, monteringsbeslag, trækaflastninger

dimensioner:
indvendig diameter: 150 - 360 mm
ydre diameter. 220 - 430 mm
bøjningsradius: 380 - 625

Brancher:
Offshore, olie- og gasindustri, onshore strømforsyning, entreprenørmaskiner, vindmøller

Reservedelsliste

Artikelbeskrivelse

Eksempel på billede

Kædeled:
ELP.220.01.D
ELP.300.01.D
ELP.430.01.D

Monteringsbeslag:

krog (galvaniseret stål)
flange (rustfrit stål)

Trækaflastninger
Krog (orange, inkluderet i leveringsomfanget)
Kabelstrømpe (grå, medfølger ikke, afhængigt af det valgte kabel)

Funktioner og fordele

For at føre kabler sikkert i ophængte applikationer har igus® udviklet e-loop® som et alternativ til service loop - ideelt egnet til 3-dimensionelle applikationer.

e-loop® kombinerer fordelene ved en plast-energikæde med fordelene ved et højstyrketrækkabel. Trækstyrkerne overføres til monteringsbeslaget og konstruktionen gennem trækkablet inde i kæden. Resultatet er, at kablerne forbliver helt trækaflastede.

Den modulære e-kæde® af højtydende plast giver altid en defineret bøjningsradius og modstår vibrationer og stød på messen.

  • Modulært system, nemt at åbne
  • Ingen dele at miste takket være valgfri skruelåse
  • Maksimal kabeldiameter op til 76 mm eller 500 mm bøjningsradius
  • Beskyttelse mod stød takket være robust ydre PU-krop
  • Dobbelt skruelås på alle elementer giver høj driftssikkerhed
  • Ufølsom over for snavs
  • En "Drop-Safe" version med ekstra skruelåse fås også som ekstraudstyr - samt en version i rustfrit stål
  • Vejrbestandig
  • Nem vedligeholdelse
  • Monteringsbeslag til hurtig og nem installation
  • Alle komponenter kan udskiftes individuelt
  • Kabelvenlig indvendig adskillelse med to kamre

De mest spændende projekter med e-loop®

Fuld funktionalitet på trods af snestorm - topdrev

For et canadisk olieboringsfirma garanterer en e-loop-energikædeløsning fra igus, at topdrevet, som sænker borerøret ned i jorden og trækker det op igen, altid er sikkert og pålideligt forsynet med energi og signaler, selv efter kraftige storme.

  • Få mere at vide
    • e-loop i skovlhjulsgravemaskiner

    Gravemaskine med skovlhjul

    E-loop bruges i en skovlhjulsgravemaskine fra Holcim (Tyskland) GmbH. Det modulære system af højtydende plast muliggør altid en defineret bøjningsradius og kan håndtere vibrationer og stød. I stedet for de planlagte otte timers installationstid blev arbejdet med e-loop afsluttet efter kun fire timer.

  • Få mere at vide
    • e-loop på topdrevssystemer

    System med topdrev

    Det modulære e-loop-energikædesystem bruges i en borerig i olie- og gasindustrien. igus e-loop har gjort det muligt at forbedre boreriggens levetid og reducere omkostningerne betydeligt. Desuden kan kablerne i masten ikke længere blive viklet ind i hinanden.

    Mere information

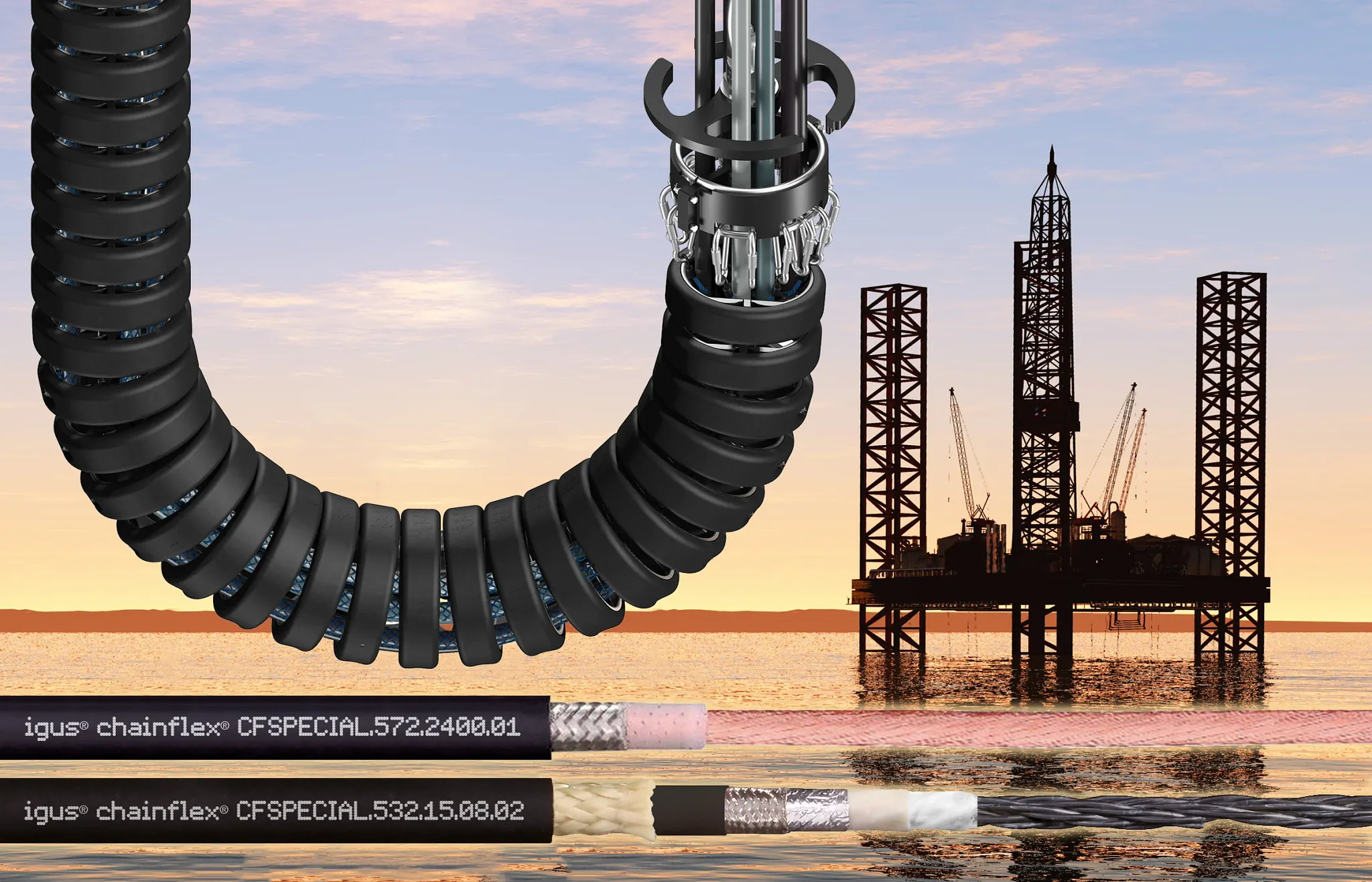

    chainflex kabler til e-loop

    chainflex® CFSPECIAL kabelpakke til TopDrive-systemer
    Der er skabt en modulær kabelfamilie af høj kvalitet til energikæden e-loop®, som er præcist skræddersyet til denne anvendelse og garanterer maksimal holdbarhed.

    e-loop whitepaper

    e-loop® Kabelføring i vertikale borerigge
    Et nyudviklet alternativ til servicesløjfer på lodrette borerigge er kendetegnet ved en betydeligt længere levetid under ekstremt ugunstige miljøforhold.

    Download nu

    Mere information
