Testrapporter af buskablerne

Se alle vores holdbarhedstestrapporter for vores buskabler her.

Buskabel CFBUS.045

Testnummer:

3089

Kabel type

Ethernet-kabel

Bøjningsradius:

75 mm (faktor 9,4 x d)

Levetid

77 millioner slag

I denne test blev den forventede levetid forCFBUS.045beregnet til

Med et testresultat på over 77 millioner dobbeltslag blev det bekræftet, at kablet holder pålideligt i denne bøjningsradius.

Brug af CFBUS i praksis

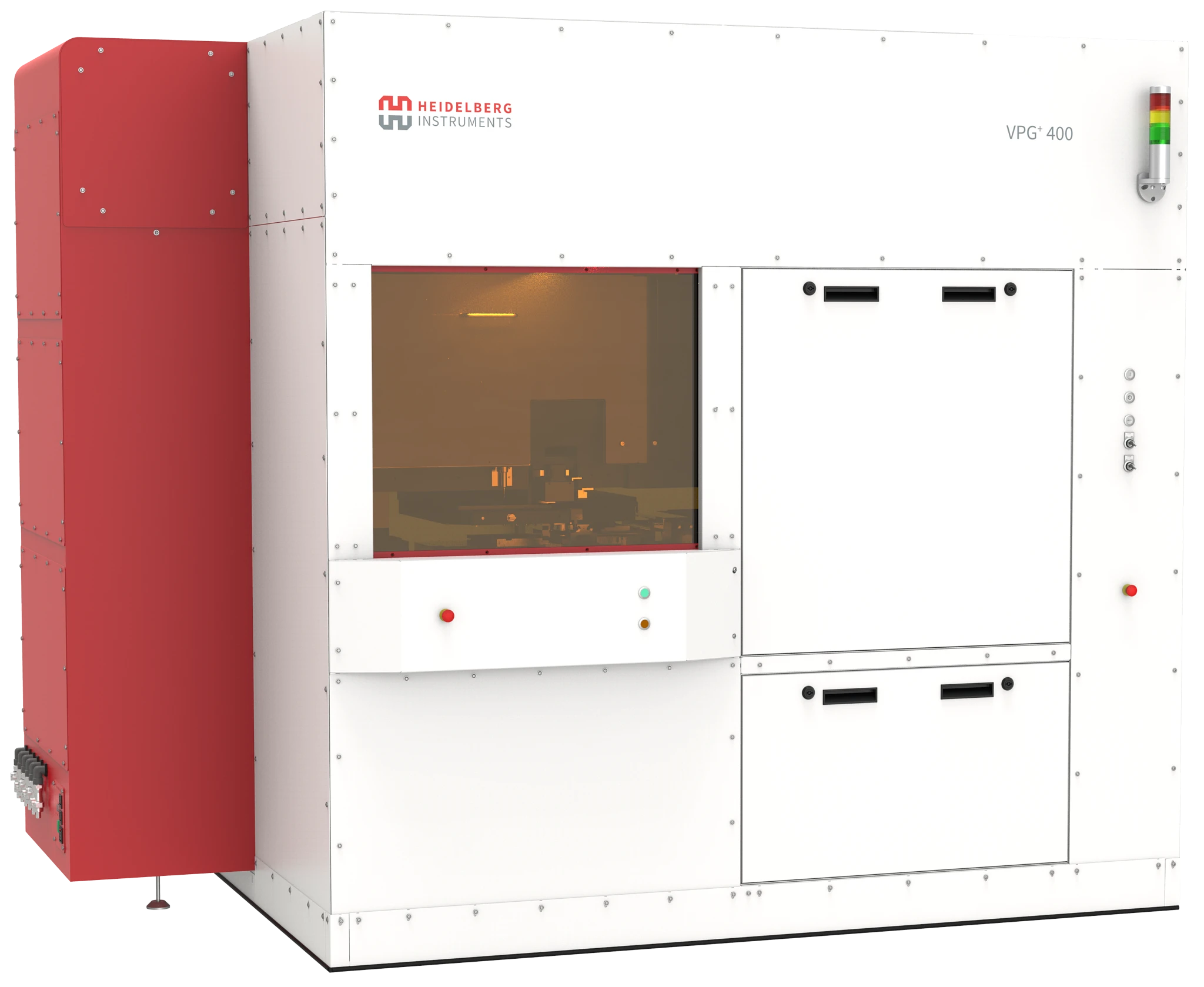

Pålidelig datatransmission, især i et så alsidigt bussystem som Ethernet, er afgørende for mange systemer. Især i halvlederproduktionen er det vigtigt at overholde korte cyklustider og undgå nedetid, hvilket også er en udfordring for følsom elektronik. De radier og accelerationer, der findes her, er blandt de mest ekstreme, så TPE-yderkappen på CFBUS.045 kan vise sin fulde ydeevne her.

Download hele testrapporten

Buskabel CFBUS.PUR.049

Testnummer:

5064

Bøjningsradius:

75 mm (faktor 10,3 x d)

Levetid:

17 millioner slag

I denne test skulle den forventede levetid for CFBUS.PUR.049 analyseres i en e-kæde med en radius på 75 mm.

I denne test blev levetiden for CFBUS.PUR.049 **buskablet testet.**Vi afsluttede testen efter 14 måneder og 17.495.094 dobbeltslag. Ved afslutningen af testen var kablet i perfekt stand, hvilket er afgørende for en anvendelse på et kontrolpanel.

Brug af CFBUS.PUR i praksis

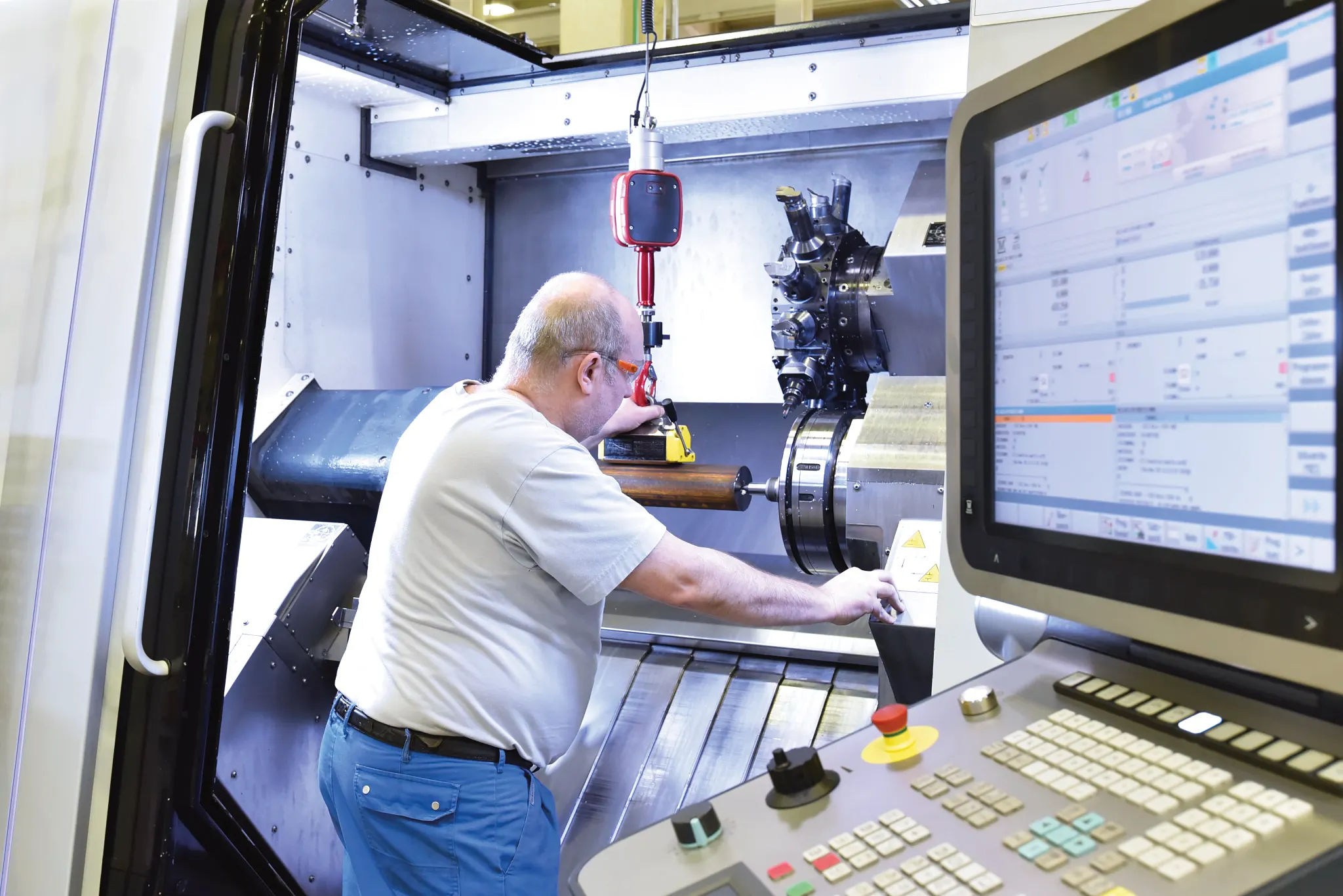

Et display på en maskine er bogstaveligt talt det kontrolcenter, hvor alle funktioner i en værktøjsmaskine indstilles og styres. Disse betjeningsenheder leveres ofte med Ethernet-kabler for at muliggøre hurtig dataoverførsel i realtid. Det har vist sig at være en god idé, især for store systemer, at gøre dette kontrolcenter mobilt og endda lineært bevægeligt. Her er der nu brug for et pålideligt kabel for at kunne kortlægge de tilbagevendende bevægelser på en pålidelig måde.

Download hele testrapporten

Buskabel CFBUS.052

Testnummer:

5006a

Kabel type

Ethernet-kabel

Bøjningsradius:

100 mm (faktor 9,8 x d)

Levetid:

41 millioner slag

I denne test skulle CFBUS.052 's forventede levetid analyseres i en e-kæde med en radius på 100 mm.

Kablets levetid blev testet i vores testlaboratorium. Kablet blev samlet i en energikæde med en radius på 100 mm og med en trækaflastning i begge ender af e-kæden, og belastningen i maskinen blev simuleret og testet ved permanent bevægelse, så der kan gives en nøjagtig evaluering til reel brug.

Brug af CFBUS i praksis

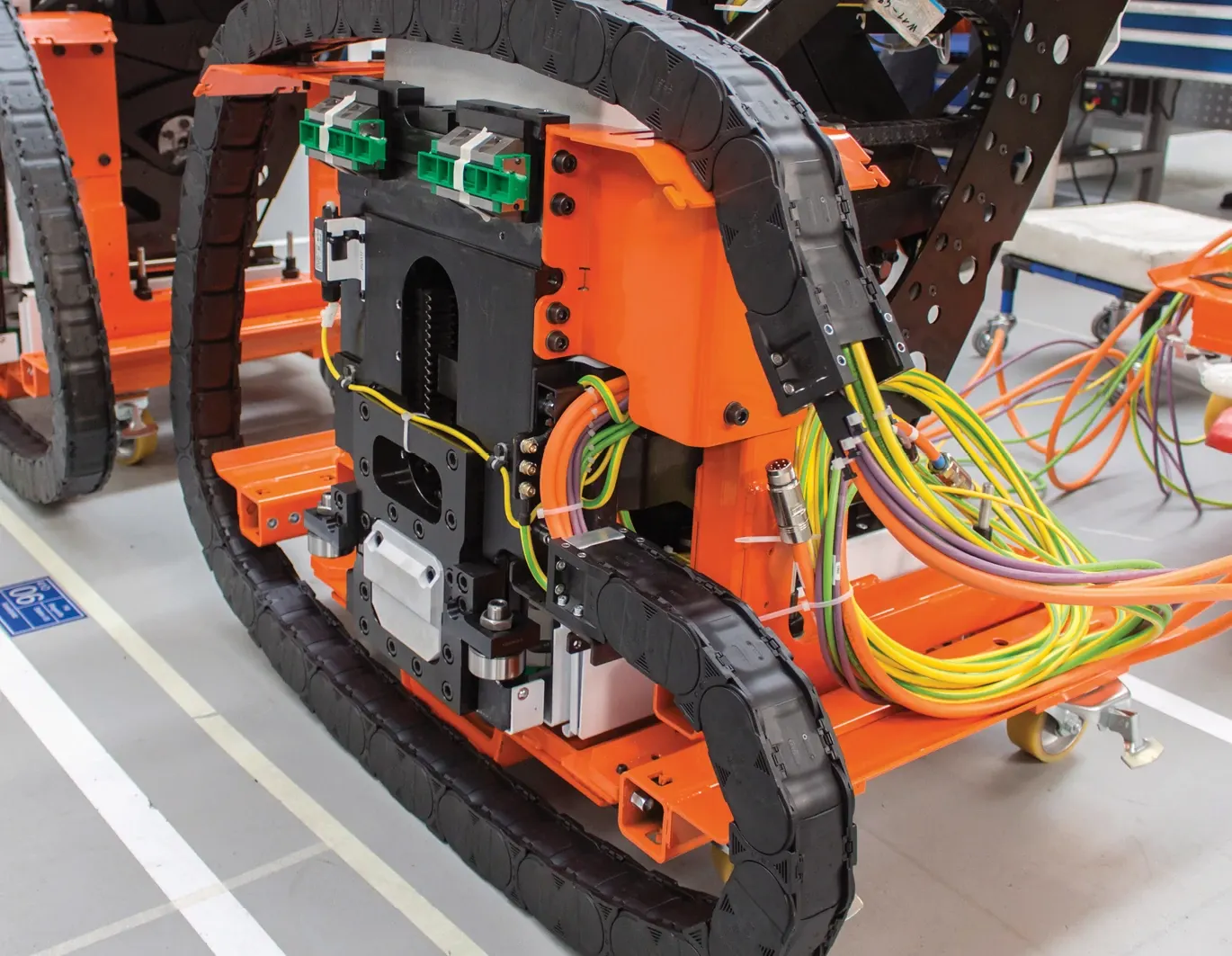

Formålet med testen var at bestemme levetiden for chainflex-buskablet i en radius på 100 mm med en vandring på op til 7 meter. Kravet til dette Ethernet-kabel er at sikre pålidelig datatransmission over den længst mulige levetid på trods af konstant bevægelse.
Kvalitetskravet i kombination med en lille bøjningsradius er især udbredt i industrimaskiner og applikationer, der skal behandle en stor mængde data. Desuden er små installationspladser ofte en stor udfordring for kablets holdbarhed.

Download hele testrapporten

Buskabel CFBUS.060

Testnummer:

4866

Kabel type

Profinet-kabel

Bøjningsradius:

63 mm (faktor 8,9 x d)

Levetid:

65 millioner slag

I denne test var den forventede levetid forCFBUS.060på

Testresultatet på over 65 millioner dobbeltslag for TPE-buskabler beviser, at dine data overføres sikkert, selv når de hænger.

Brug af CFBUS i praksis

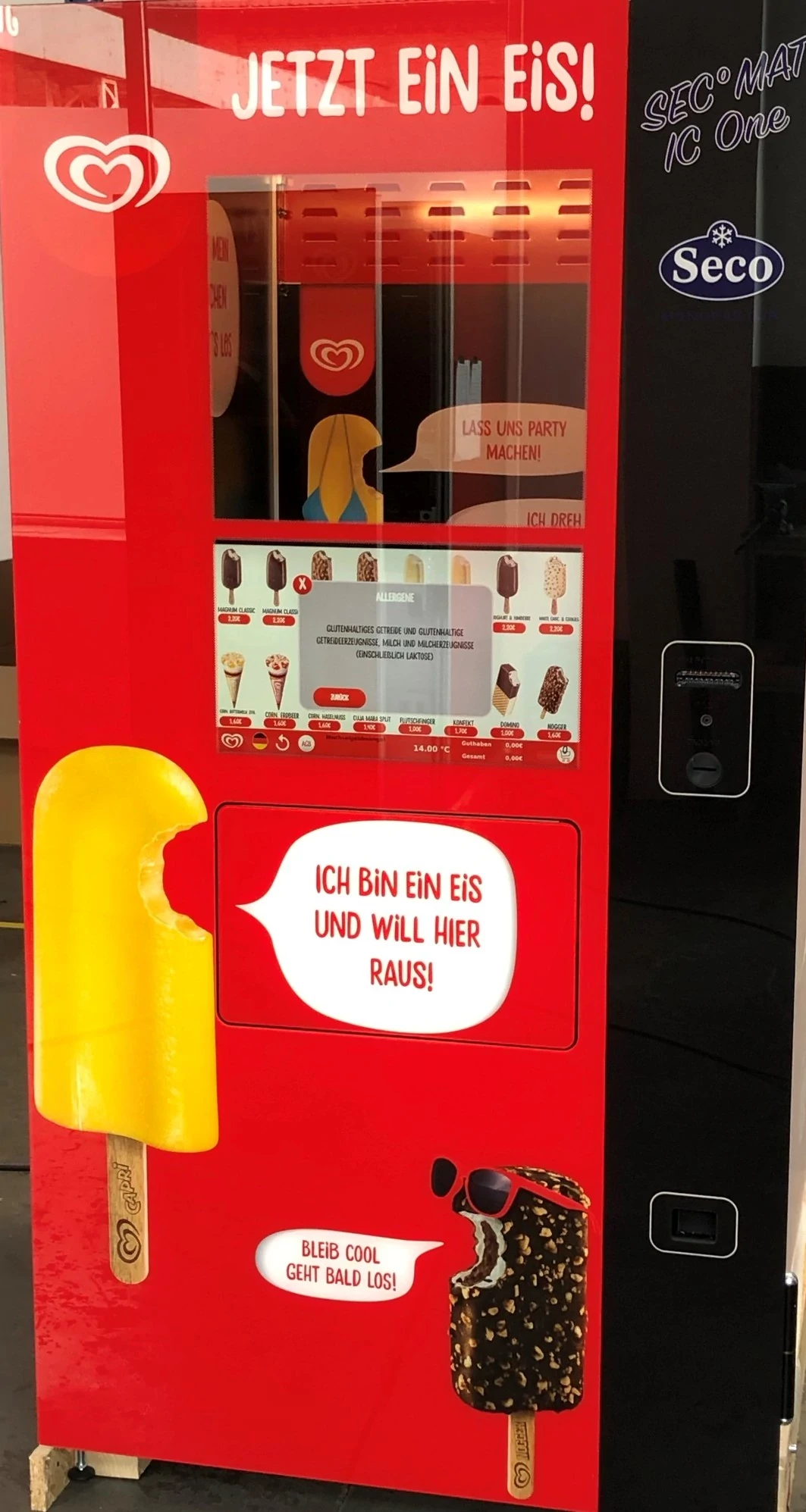

Profinet er en ægte allround-bus, fra bilindustrien til producenter af værktøjsmaskiner, det grønne kabel kan findes overalt. Men især i applikationer, der kræver mange og snævre bøjningsradier, som f.eks. i salgsautomater, er det vigtigt, at dataoverførslen er garanteret. Takket være TPE-kappen kan CFBUS.060 realisere ekstreme dobbeltslaghastigheder med en meget snæver bøjningsradius, som denne test viser. Takket være temperaturbestandigheden på -35 til +70 °C er selv afkølede automater ikke noget problem, og takket være kablets glideegenskaber kan det drives vedligeholdelsesfrit i lang tid. For udstyr i den medicinske sektor, f.eks. apoteksautomater, skal det også bemærkes, at kablet også kan bruges i renrum takket være dets ISO klasse 1-certificering.

Download hele testrapporten

Buskabel CFBUS.LB.049

Testnummer:

5108

Bøjningsradius:

55 mm (faktor 6,6 x d)

Levetid:

mere end 24 millioner slag

I denne test skulle den forventede levetid for CFBUS.LB.049 analyseres i en e-kæde med en radius på 55 mm.

Testen viste, at den forventede levetid for CFBUS.LB.049-buskablet er mere end 24 millioner slag, hvilket betyder, at vi pålideligt kan opnå en høj levetid selv med små radier.

Brug af CFBUS.LB i praksis

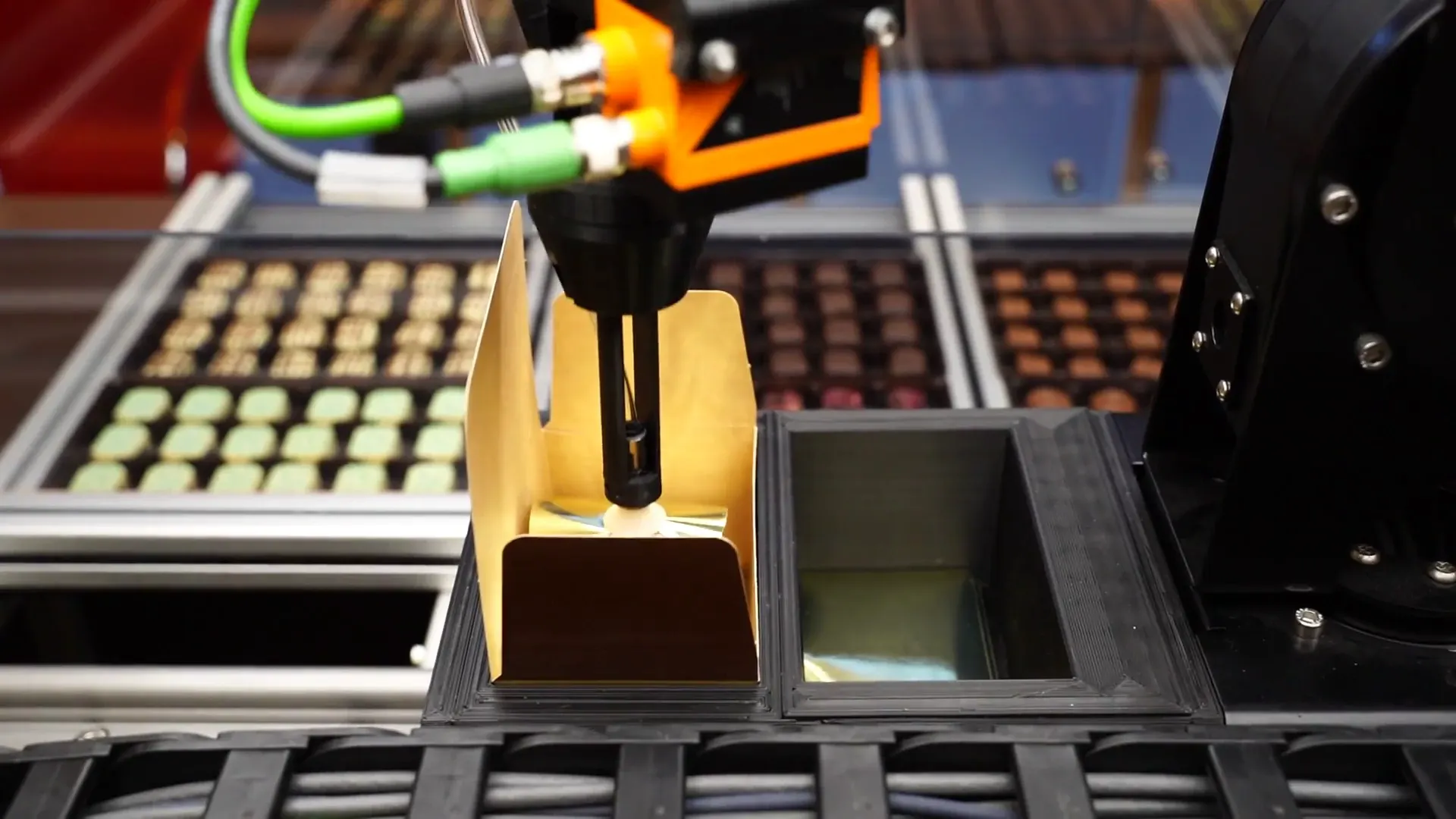

Det viste buskabel bruges ofte i applikationer, hvor hurtig håndtering er påkrævet. Korte cyklustider og fleksibilitet i håndteringssystemerne er meget vigtige her. Det betyder, at de anvendte kabler skal kunne modstå de højeste krav. Et eksempel på dette er fødevareindustrien. Robotter til hurtig håndtering skal kombinere maksimal præcision, korte cyklustider og lav vægt.

Download hele testrapporten

Buskabel CFROBOT8.045

Testnummer:

3486

Type kabel

Torsionskabel, Ethernet-kabel

Testparametre

+/- 180 °/ m

Levetid:

22 millioner cyklusser

I denne test skulle CFROBOT8.045' s vridningsmodstand i en triflex R analyseres.

Med et testresultat på over 22 millioner cyklusser blev det bekræftet, at kablet opfylder bilindustriens krav.

Brug af CFROBOT8 i praksis

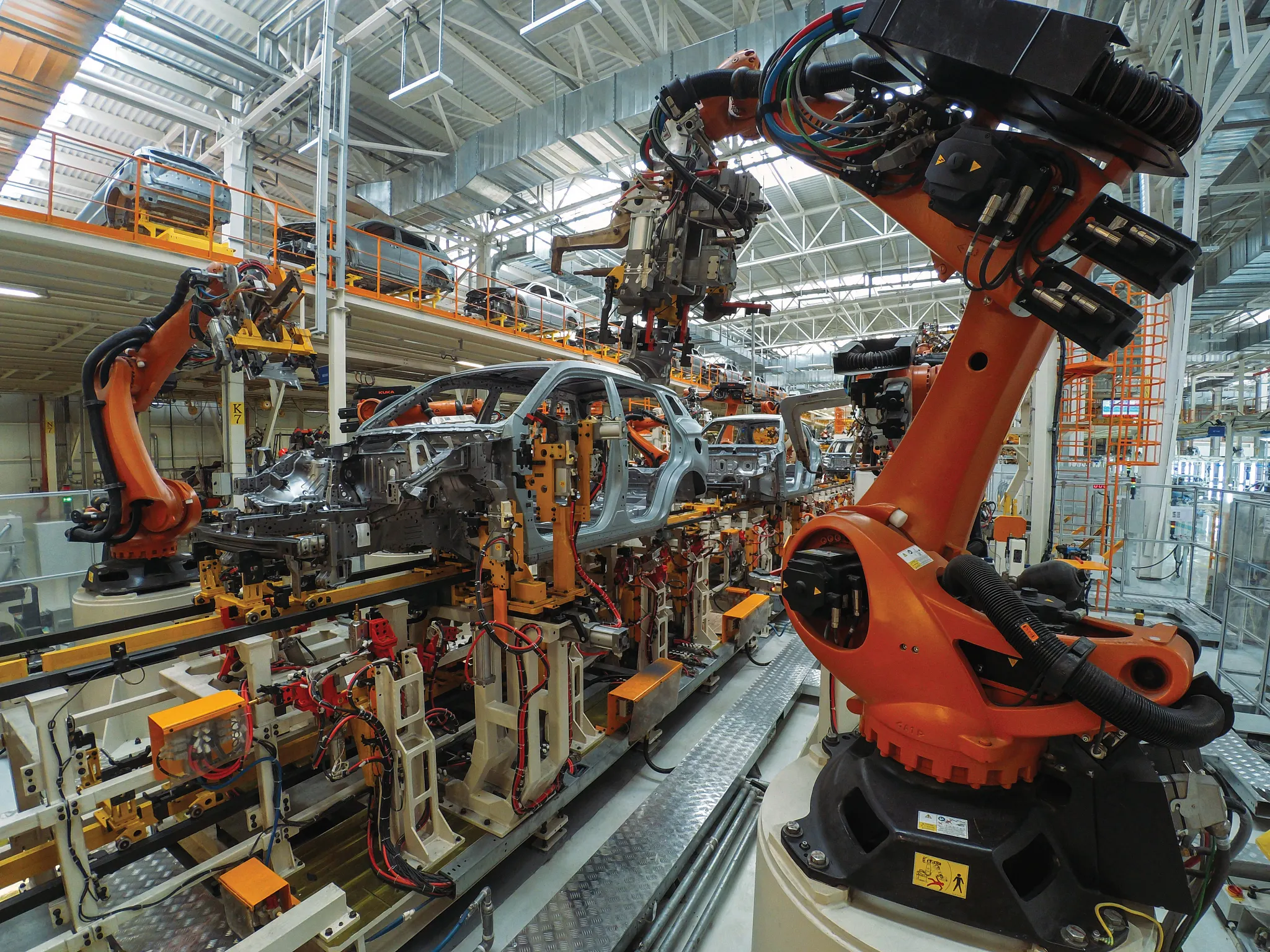

CFROBOT8.045-kablet bruges meget ofte i bilproduktionen, f.eks. til at flytte måleenheder, der er monteret på robottens 6. akse. Der bevæger de sig til inspektionspunkter og udfører analyser til kvalitetssikring i produktionen. For at gøre dette bliver kablerne, der transporterer det følsomme Ethernet-signal, snoet meget. Til sådanne opgaver tæller 100% pålidelighed på robotten.

Download hele testrapporten

CFROBOT8.PLUS.045 buskabel

Testnummer:

4888

Kabeltype

Torsionskabel, Ethernet-kabel

Testparametre

+/- 360°/m

Levetid:

15 millioner cyklusser

I denne test skulle den forventede levetid for CFROBOT8.PLUS-buskablet med en vridning på +/- 360°/m i en triflex R analyseres.

Testen viste, at den forventede levetid for CFROBOT8.PLUS.045 kan modstå 15 millioner cyklusser og derfor pålideligt kan overføre data selv ved præcise, flerdimensionelle bevægelser.

Brug af CFROBOT8.PLUS i praksis

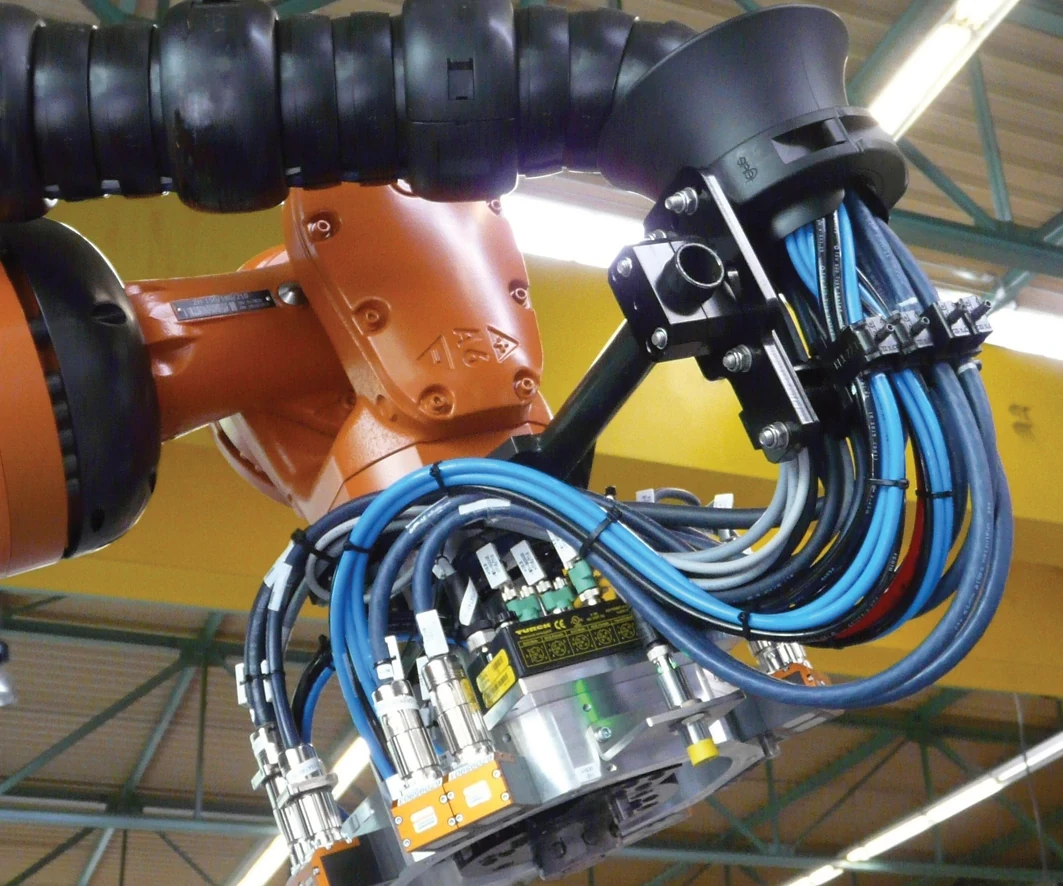

Kamerabaserede robotapplikationer bruges ofte i industrien, f.eks. til at genkende stregkoder eller udføre kvalitetssikring. Men denne applikation bruges også i tv-studier. Her er det særligt vigtigt at have en ekstremt pålidelig energi- og dataforsyning og at kunne udføre meget krævende bevægelser.

Download hele testrapporten

Buskabel CFSPECIAL.182.045 / Ethernet CAT5e

Testnummer:

4428

Kabeltype

buskabel Ethernet CAT5e til hængende applikationer

Testparametre

Statisk træktest

Levetid:

Maksimal trækstyrke på 2.800 N

I denne test skulle den maksimale trækstyrke forCFSPECIAL.182.045bestemmes i en statisk træktest.

Testen viste, at den maksimale trækstyrke er 2.800 N. CFSPECIAL.182.045 er derfor ideelt egnet til ophængning af applikationer med øget trækbelastning.

Brug af CFSPECIAL.182.045 i praksis

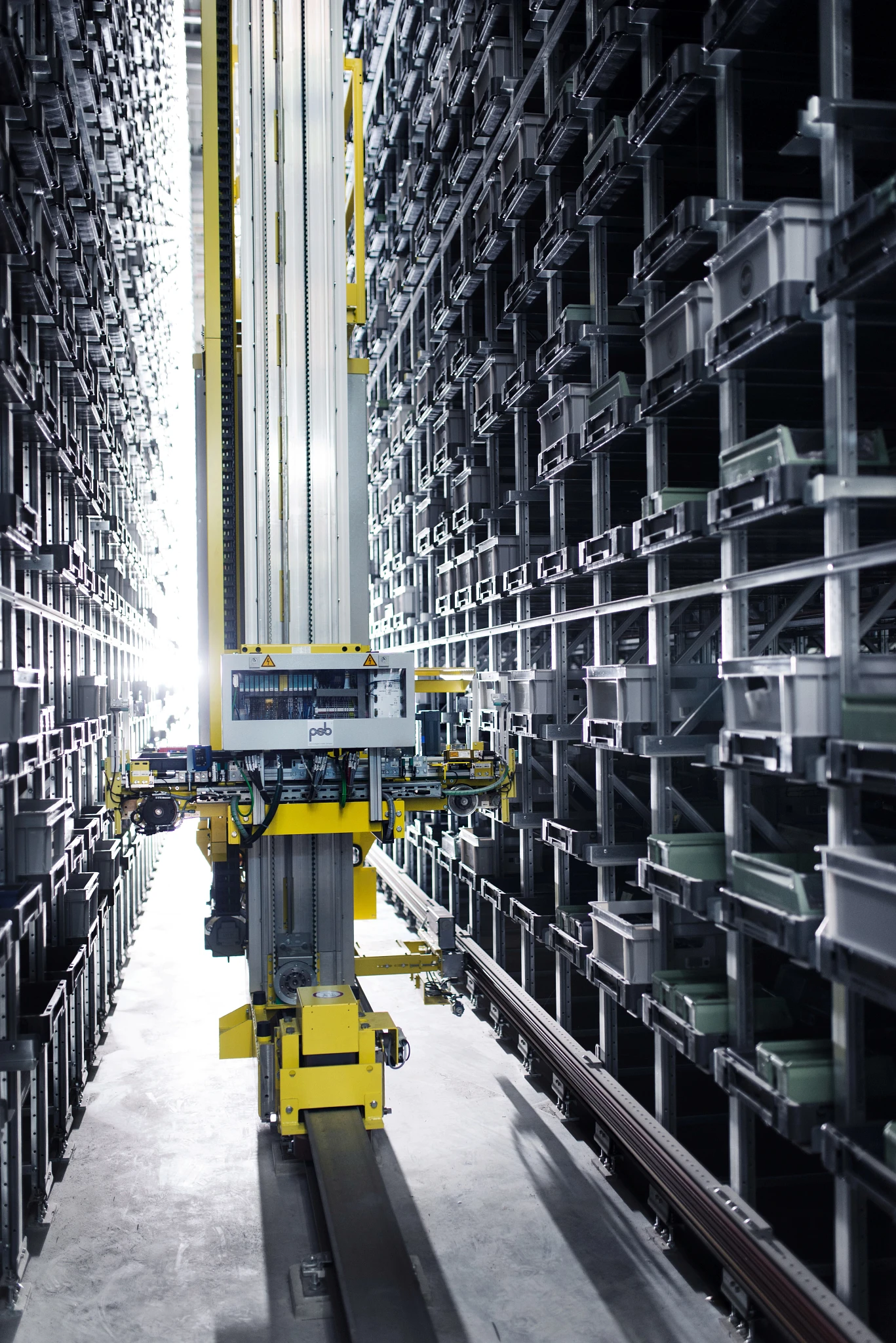

Opbevarings- og udleveringsmaskiner er typiske eksempler på anvendelser, hvor de enkelte komponenter udsættes for store trækbelastninger, da de bruges til automatiseret læsning af højlagre. Buskablet CFSPECIAL.182.045 til Ethernet CAT5e er specielt udviklet til denne sektor og kan modstå kræfterne på grund af aramidfletningen i den ydre kappe. Derfor er dette kabel den sikre variant til sådanne og andre hængende applikationer.

Download hele testrapporten
