Produktion af kirurgiske briller

• Hvad var der brug for: drylin® SLW spindel lineære moduler
• Krav til maskinen: Maskinen skulle garantere en høj grad af præcision i vinkeljusteringen med en nøjagtighed på 0,1 grader. Derudover skulle en symmetrisk lineær bevægelse i to retninger realiseres med en enkelt styreenhed, samtidig med at installationsområdet var meget snævert.
• Branche: Medicinsk teknologi
• Succes for kunden: Designet, som er baseret på en drylin® spindel lineær enhed, sikrer, at den lineære bevægelse kan udføres med mindre friktion og næsten ingen frigang. Det har også haft en positiv effekt på systemets robusthed og præcision.

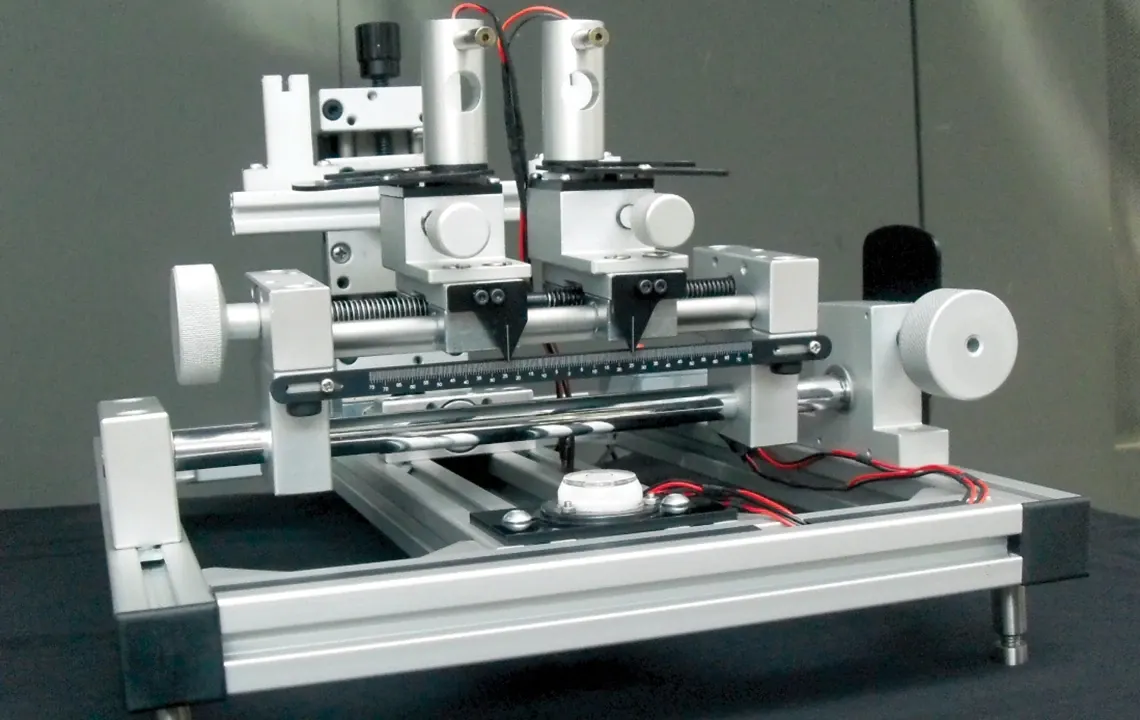

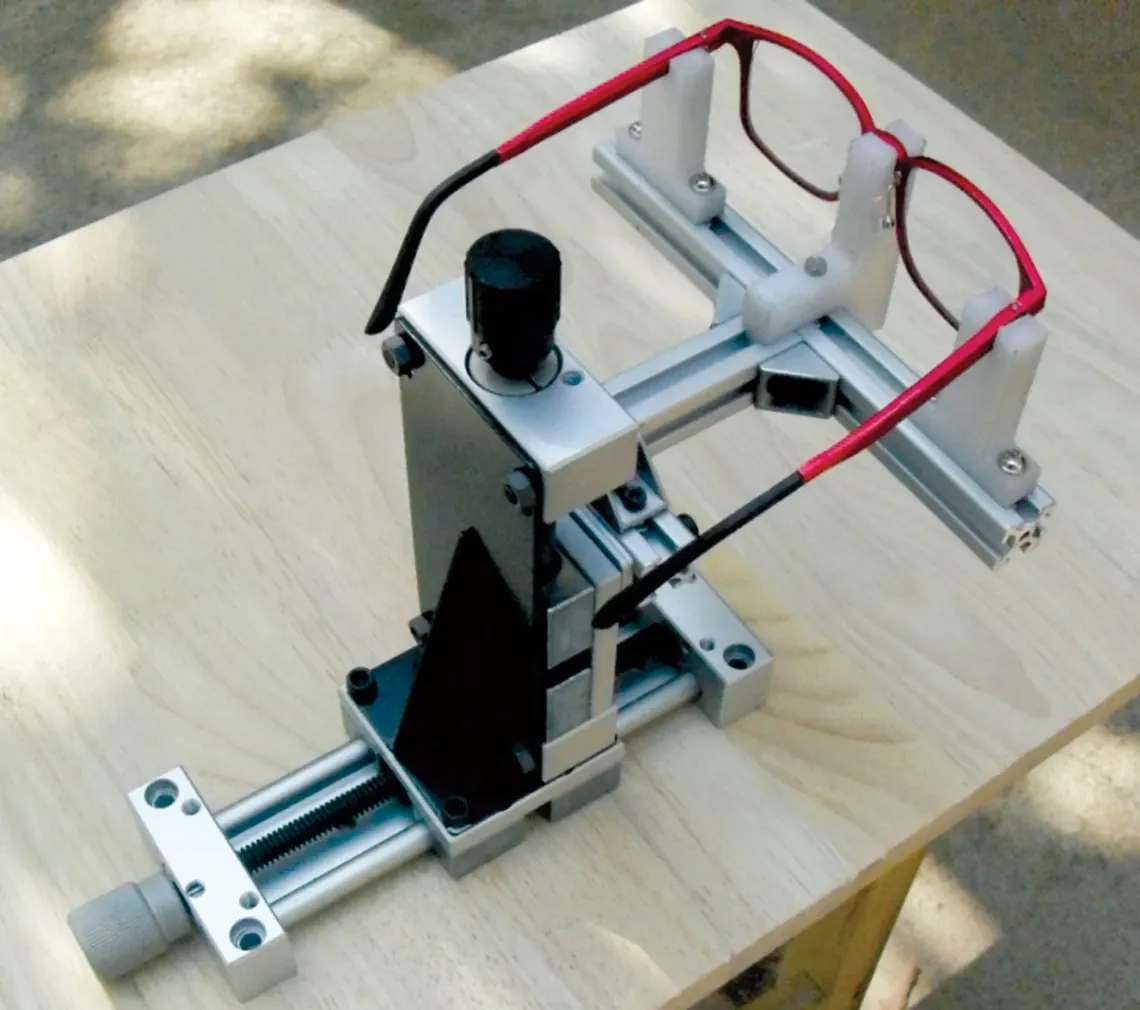

Denne maskine blev udviklet til at producere kikkertbriller med høj præcision til kirurger. Til dette formål fastgøres to galileiske teleskoper meget præcist til et par briller. Hvert slutprodukt er skræddersyet nøjagtigt til én person og adskiller sig i forskellige parametre som f.eks. pupilafstanden. Specifikt hjælper maskinen med den præcise justering af den optiske enhed ved at holde systemet i tre forskellige positioner.
For at kunne gøre dette skal maskinen kunne indstille præcise vinkler med en nøjagtighed på 0,1 grader uden brug af elektronik. Der skulle også installeres et kalibrerings-, test- og valideringssystem. Et af de kritiske problemer i designet var at bygge en symmetrisk lineær bevægelse i to retninger med en enkelt styreenhed. Samtidig var installationsområdet meget snævert.

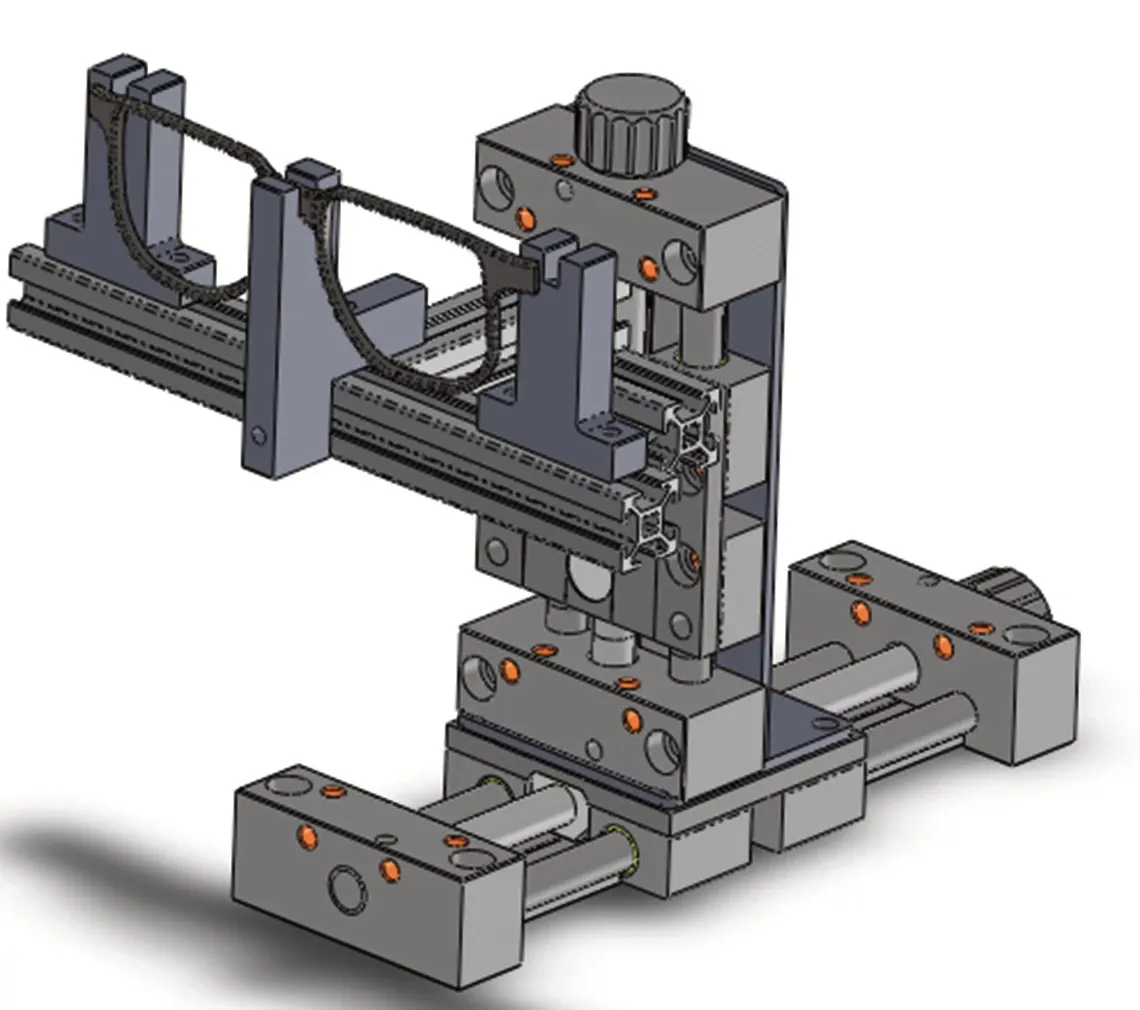

Et drylin® SLW spindel lineært modul blev brugt til at realisere præcis bevægelse i to retninger med en enkelt kontrolknap. Blyskruen blev udskiftet med en tilpasset blyskrue med højre- og venstregevind på den ene side og kombineret med drylin®- blyskruemøtrik. Designet sikrede, at den lineære bevægelse blev udført med mindre friktion og næsten ingen frigang. Det havde også en positiv effekt på systemets robusthed og præcision.
I dag bruges i alt tre drylin® lineære føringssystemer til alle lineære bevægelser.
Til den præcise vinkelbevægelse bestod mekanismen af flere højpræcisionsgear, der muliggjorde en meget nøjagtig positionering. Her bruges iglidur® dobbeltkravelagre til at justere gearakslerne lige.
