igus® komponenter for teleskopiske løfte- og arbejdsplatforme

Teleskopiske løfteplatforme og arbejdsplatforme har ringe plads til sikker energiforsyning, så brugere anvender gerne energikæder fremstillet af højtydende plast eller plast-stål hybride energikæder fra igus til at beskytte deres værdifulde kabler og slanger.

igus reservedele for førings-, transmissions- og lejesystemer i teleskopiske løfteplatforme som energikæder eller trækkæder, kabler og forsyningsledninger samt plastlejer, lineære lejer eller skydeplader opfylder de barske betingelser til udendørs og permanent belastede enheder.

Da energikæder kan undvære skruer, er der ingen løse eller mistede dele på grund af vibrationer. Ingen rust eller fastklemning på grund af plast.  Kan åbnes på ethvert punkt du ønsker og samles igen på minutter. Kabler med høj UV-modstand, designet til kontinuerlig dynamisk anvendelse i energikæder med en garanti på 36 måneder. Ingen fedt og fedtsmøring af lejepunkter, da igus® glide- og lineære lejer samt skydeplader er fuldstændig vedligeholdelsesfrie og smørefrie.

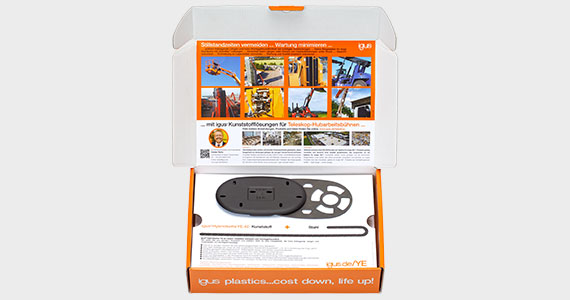

Prøvekasse teleskopisk arbejdsplatform

Alt sammen vigtigt for teleskopiske løfte- og arbejdsplatforme

Få selv syn for kvaliteten af vores produkter. Prøvekassen indeholder et udvalg af igus løsninger til teleskopiske forlængere og hældende akser.


Bestil en gratis prøvekasse nu

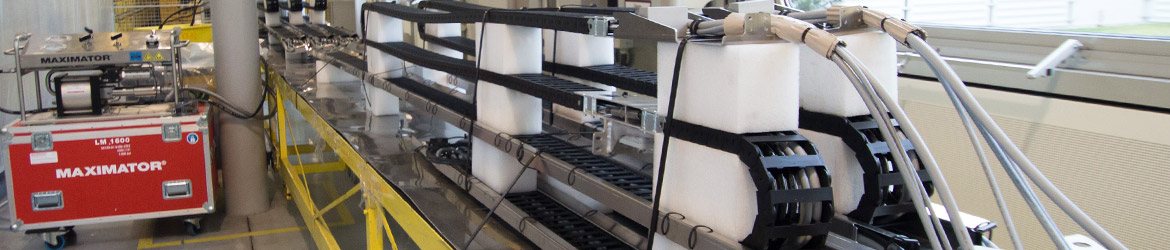

Installationsklare systemløsninger for teleskopiske løfte- og arbejdsplatforme

Installationsklare systemløsninger for teleskopiske løfte- og arbejdsplatforme
Det hele fra ét sted, afprøvet driftssikkerhed og hurtig installation

Fuldt kablet energiforsyningssystem, bestående af energikæder, chainflex kabler og slanger, samt egnede stikforbindelser eller påkrævede metalmonteringer fra igus sikrer føring af kabler og hydraulikslanger i teleskopiske arme.

Energikædesystemer

Driftssikkert og nemt energiforsyningssystem

Energi, data og mediekabler og slanger skal føres sikkert i teleskopiske arbejdsplatforme. Energikæder fra igus har en speciel kabelbeskyttelse ikke kun mod eksterne påvirkninger, men også mod slitage, der opstår ved cyklisk gentagne sammentrækning og udvidelse af teleskoparme med diverse løftehastigheder.

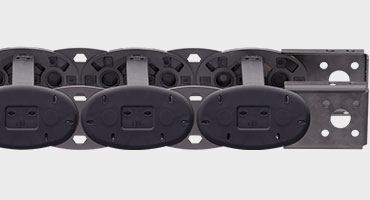

Hybrid energikæde YE.42

Hybrid energikæde YE.42

Den hybride energikæde YE.42 fremstillet af plast og stål er 50 % lettere og nem at montere da den kan åbnes på ethvert punkt og individuelle kædeled kan udskiftes.

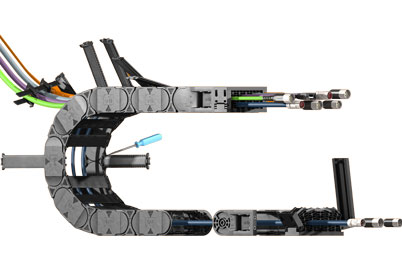

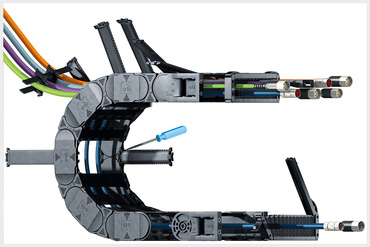

Energikæde E4.1L

Energikæde E4.1L

e-chains® i E4.1L serien kombinerer nem installation, robusthed og lav vægt i en familie. Leveres fra lager i mange størrelser og med meget tilbehør.

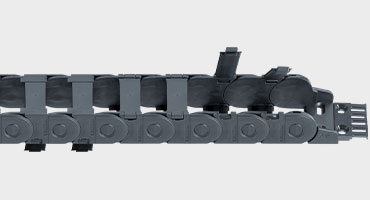

Energikæder E2.1

Energikæder E2.1

e-chains® i E2.1 serien er specielt egnet til meget trange installationssteder og korte fritbærende vandringer. Nem at montere og kan åbnes hvor du ønsker det.

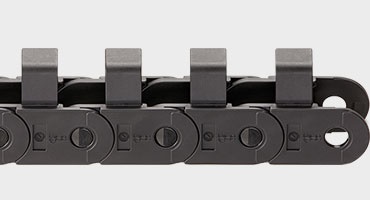

Føring for hydraulikslanger

Energikæder E2.1

Sikker og driftssikker føring for to hydraulikslanger med igus E2 e-chains® med forlængerpins. Den specielle løsning for lastbilsmonterede arbejdsplatforme. E2 e-chain® med forlængerpins er meget robust og pladsbesparende.

chainflex kabler

Mindste radier og høje belastninger

chainflex kabler modstår de højeste bøjningspåvirkninger og muliggør de mindste bøjningsradier op til 4xd kabeldiameter. Alle chainflex kabler har en garanti på 36 måneder.

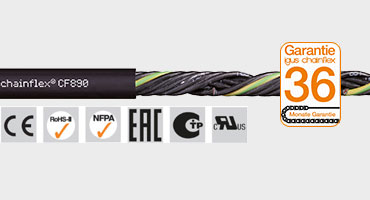

Styrekabel CF890/CF891

Styrekabel CF890/CF891

Til fleksible anvendelser med oliepåvirkning. Til anvendelse indendørs eller udendørs uden direkte solstråling. Specielt til fritbærende vandringer op til 10 m.

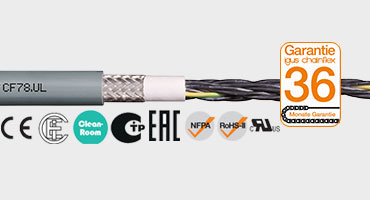

Styrekabel CF77.UL/CF78.UL

Styrekabel CF890/CF891

For kraftig anvendelse og næsten fuldstændig modstandsdygtighed mod olie. Til anvendelse indendørs eller udendørs med gennemsnitlig UV-stråling. Til fritbærende vandringer op til 100 m.

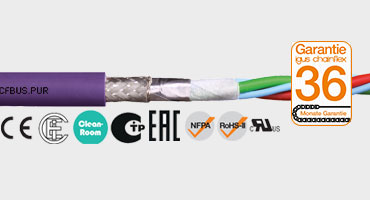

Buskabel CFBUS.PUR

Buskabel CFBUS.PUR

For mellemkraftig anvendelse og næsten fuldstændig modstandsdygtighed mod olie. Til anvendelse indendørs eller udendørs uden direkte solstråling. Til fritbærende vandringer op til 20 m.

Lejeteknik

Selvsmørende lejer med iglidur i stedet for vedligeholdelsesintensive glideblokke

Kravene til smøring og vedligeholdelse medfører store omkostninger. Takket være igus selvsmørende plastglidelejer, kan skydeplader i teleskopiske arbejdsplatforme designes til at fungere uden smøring og vedligeholdelse. Herudover er de ofte mere økonomiske og langlivede end metalliske løsninger.

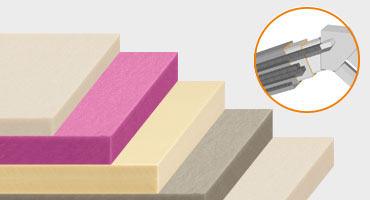

Skydeplader

Skydeplader

Plastskydeplader er specielt designet til dynamiske applikationer og kræver ikke yderligere smøring og er vedligeholdelsesfrie.

White paper: Energiforsyningssystemer for maskiner med hældende akser

White paper: Energiforsyningssystemer for maskiner med hældende akser

Komponenter for teleskopiske løfte- og arbejdsplatforme

Uanset om på en byggeplads, brandværnsudstyr eller et filmset i Hollywood: Løfteplatforme med hældende akser og teleskopiske forlængelser benyttes i hele verden. Deres designere kræver energiforsyningssystemer der er lette, robuste, resistente og nemme at vedligeholde. Det fik producenterne til at investere i forskning og udvikling gennem årtier.  Se mere i dette whitepaper om forbedring af teknologi og besparelser med igus® produkter.


Download whitepaper nu

Vedligeholdelses- og installationsservice

Du kan også modtage vedligeholdelses- og installationsservice fra igus. Vi installerer systemet med systemgaranti og tilbyder muligheden for en forebyggende vedligeholdelse.

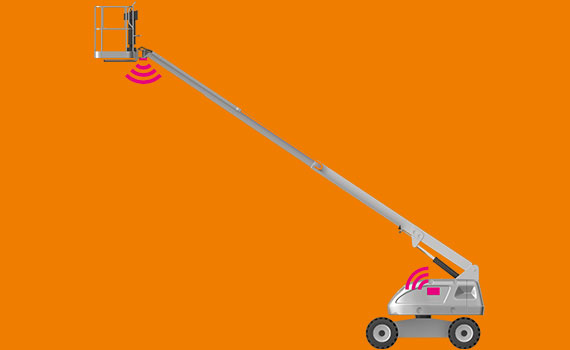

Forebyggende vedligeholdelse med intelligente produkter

Forebyggende vedligeholdelse med intelligente produkter

igus smart plastics produkter med diverse isense sensorer og evalueringsmodulerne icom og icom.plus, der måler driftstilstande, angiver påkrævet vedligeholdelsesarbejder og stopper driften inden der opstår større skader på udstyret.

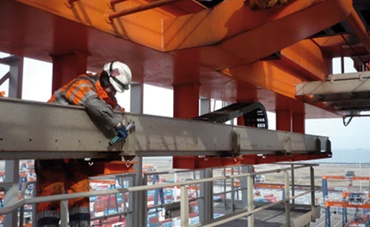

Installationsservice og eftersalgsservice

Installationsservice og eftersalgsservice

Vi tager os af installationen. Klart kalkulerbare installationsomkostninger og på opfordring, med en servicekontrakt for hele energiforsyningssystemet fra igus.

Typiske problemer og vores løsninger

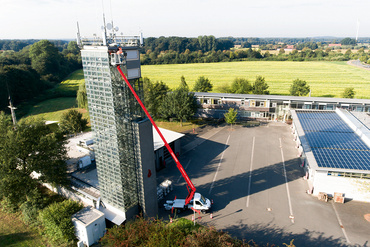

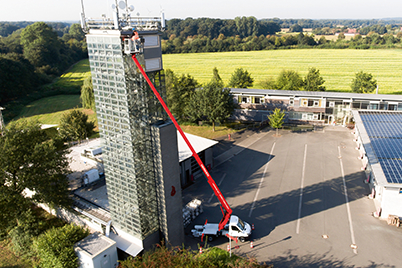

Anvendelseseksempel med forlængede palletrucks
Problem:
Tunge komponenter sænker belastningen

Belastningen spiller en vigtig rolle i mange anvendelser med hældende akser eller en teleskopisk funktion, da den kan være begrænset af tunge komponenter. I tilfældet med denne teleskopiske arbejdsplatform er målet for eksempel at reducere vægten ved kurven så meget, som muligt.

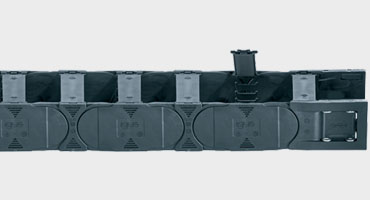

Energikæde E4.1L
Løsning:
Spar op til 30 % vægt med denne energiforsyning

E4.1L e-chain® er meget robust og tilmed meget let. Den faciliterer ikke kun teleskopiske anvendelser længere, men muliggør vægtreduceringer på op til 30 %. Samtidig giver den mere nyttig plads sammenlignet med tidligere modeller, mens installationspladsen forbliver den samme.

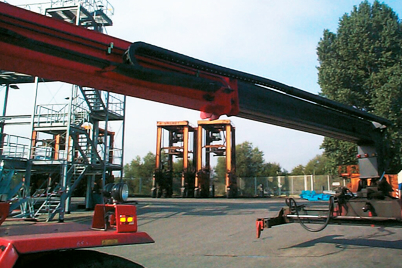

Anvendelseseksempel: ikke-understøttede e-chain®-længder på teleskoptruck
Problem:
Der er en begrænsning på ikke-understøttede længder af de anvendte komponenter

Anvendelser, såsom denne teleskoptruck, kræver en energiforsyning med en ikke-understøttet længde. Der er dog en begrænsning på denne længde af den anvendte energiforsyning. Derfor er der behov for energiforsyninger, som er både robuste og stærke.

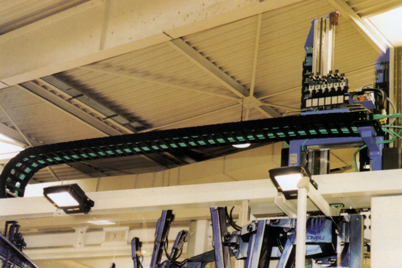

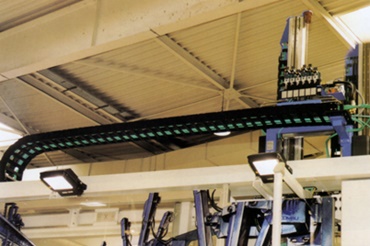

E4.1L i brug
Løsning:
Energiforsyning med lang ikke-understøttet længde

E4.1L giver en optimal fordeling af kraft med ikke-understøttede længder og kan klare træk- og skubkræfter på op til 7000 N. Fyldvægte på op til 600kg/m er mulige med denne e-chain®. Som følge heraf er denne e-chain® særligt egnet til ikke-understøttet brug.

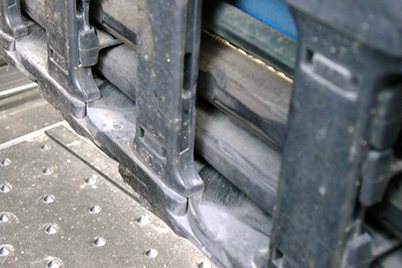

Energiforsyning med nedslidte slanger
Problem:
Slitage af materialer på grund af bevægelse

Under føring af hydrauliske ledninger kan det høje tryk på slangerne betyde øget slitage af slangematerialet som følge af bevægelse. Begge faktorer udgør ikke kun en driftsfare, de kan også resultere i driftsvigt.

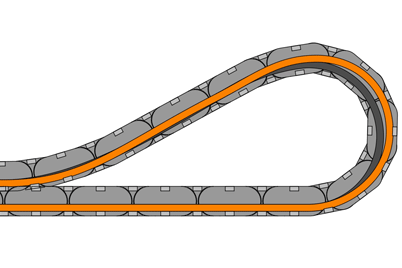

e-chain® fører hydraulisk slange
Løsning:
Sikker støtte, der beskytter slangen

E4.1L yder en sikker støtte af slanger med forskellige tryk, og den er designet med særligt henblik på slangen. Selv når slangen er i konstant bevægelse, reduceres slitagen af materialet, mens sikkerheden og trygheden øges.

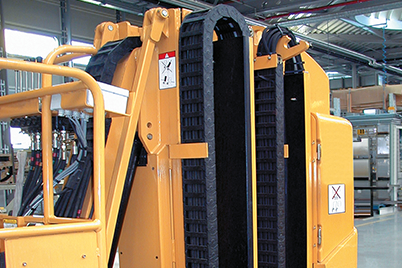

Grove Manlift med energikæde på meget begrænset plads
Problem:
Føring af kabler og slanger på begrænset installationsplads

I tilfælde med anvendelser med en teleskopisk forlænger eller løftemast, er der begrænset plads til energiforsyninger. Det betyder, at der kræves meget små bøjningsradiusser, som ikke er mulige med alle slags kabler/slanger og energikæder. Samtidig er der krav om en særlig lang driftslevetid.

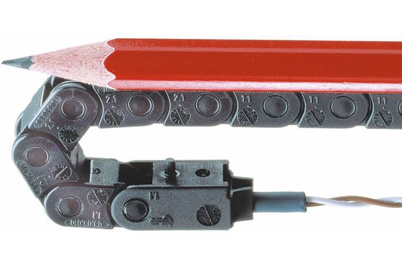

Størrelsessammenligning: e-chain® og blyant
Løsning:
De mindste bøjningsradiusser og ekstrem holdbarhed

igus® e-chains® og pålidelige chainflex®-kabler muliggør meget små bøjningsradiusser og dermed også ekstremt pladsbesparende energiforsyninger. Eftersom kernerne er vundet i bundter, er chainflex®-kabler yderst holdbare selv under ekstrem bøjningsbelastning.

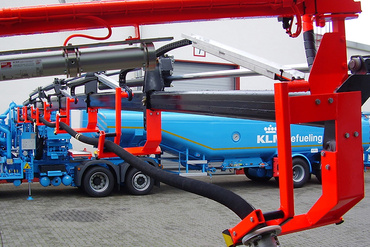

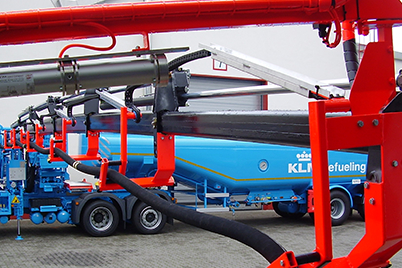

Teleskopiske lejepunkter med høj vedligeholdelse
Problem:
Forkert og utilstrækkelig smøring

Teleskopiske lejepunkter kræver regelmæssig vedligeholdelse og smøring. Dette omfatter konstant vedligeholdelsesarbejde for at sikre, at udstyret er sikkert og fungerer ordentligt.

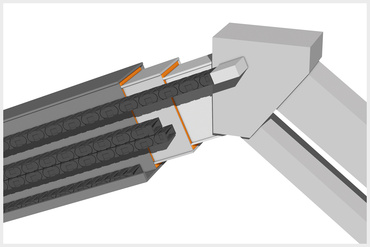

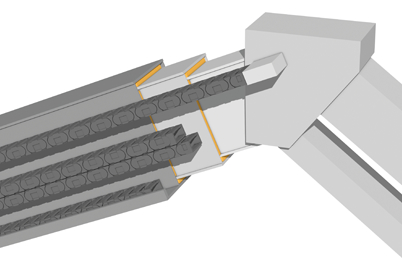

Smørefrit leje med iglidur®-stangmateriale
Løsning:
Vedligeholdelsesfri teleskopiske lejepunkter med iglidur®

Brugen af teknisk iglidur®-plast gør teleskopiske lejepunkter smøre- og vedligeholdelsesfri. Du kan selv behandle materialet eller få igus® til at fremstille skræddersyede former. Driftslevetiden for iglidur®-plast kan beregnes online.

De mest fascinerende projekter med igus produkter

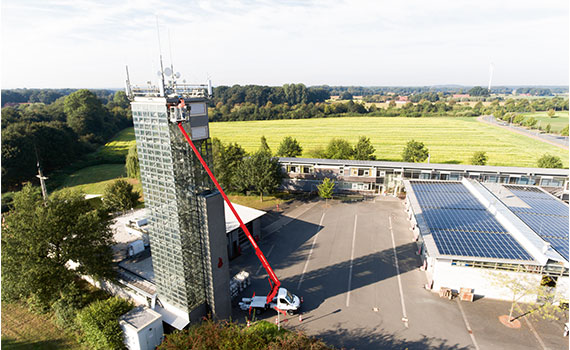

Løfteplatforme

Inde i bommene i arbejdsplatforme, leverer fuldt kablede energikædesystemer fra igus en sikker føring af styrekabel og hydraulikledninger. De er testet 100 procent af igus på forhånd.


readychains i arbejdsplatforme

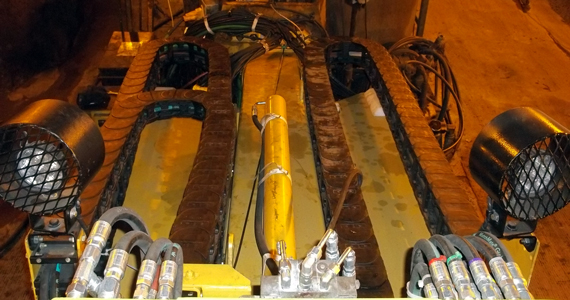

Arbejdsplatforme

Denne arbejdsplatform anvendes oftest i underjordiske miner. Hidtil hang slanger og kabler løst og kunne nemt blive fanget og skadet.


Working platform

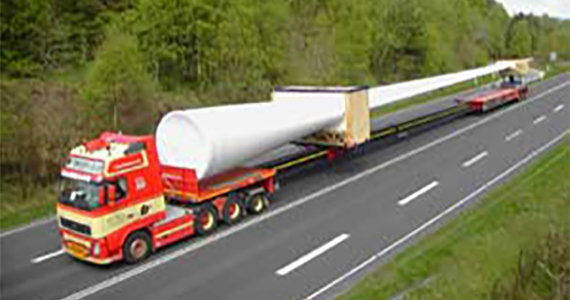

Transportkøretøj

Dette køretøj er specielt designet til transport af vindmøllevinger.


Transportkøretøj

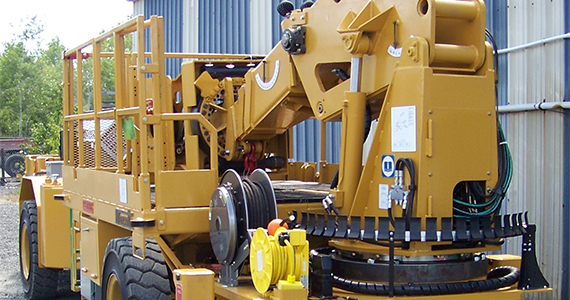

Mineanvendelser

Et alsidigt arbejdskøretøj der anvendes i underjordiske miner, der er påkrævet til vedligeholdelsesarbejder på diverse områder.


Mining application

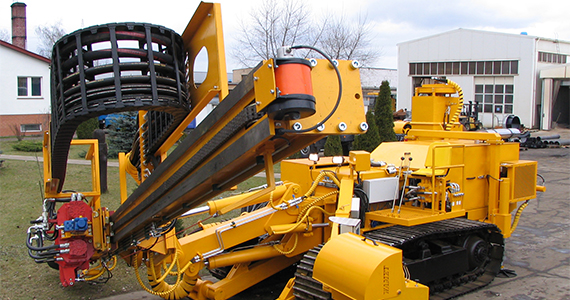

Boremaskiner og rambukke

Disse boremaskiner og rambukke anvendes, for eksempel, i jernbanekonstruktion til anbringelse af betonpiller for køreledninger.


Drilling and piling machines

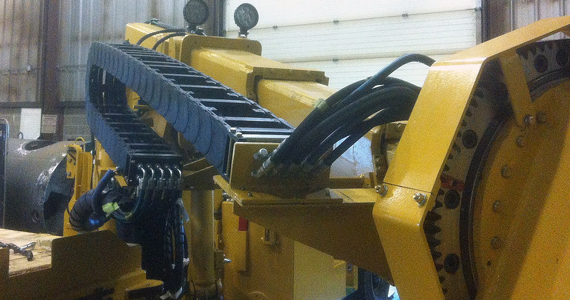

Arbejdsplatform

Dette redesign tillader udførelse af flere forskellige trin i tunnellering i en enkelt enhed.


Working platform

Yderligere oplysninger

Brochure

Download brochuren "Løsninger for arbejdsplatforme og telekopisk udstyr" (PDF)

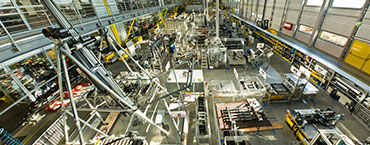

igus test lab

Testet kvalitet. Over 4.100 test pr. år for energikæder og kabler og mere end 12.000 for glidelejer
