Bestillingsnr. | Maks. skinnelængder | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Vægt af skinne | Pris / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L maks.] | Min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-40 | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 29,15 EUR | |
NS-01-40-UNGEBOHRT | 3000 | 40 | 0 | 0 | 0 | 8,7 | 1,3 | 26400 | 970 | 450 | 26,09 EUR | |||
NS-01-40-AR | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 33,52 EUR |
For uborede skinner angives "Uboret" under bemærkninger.
* for bolte med lavt hoved
Bestillingsnr. | Betegnelse | Vægt af slæde | ||
---|---|---|---|---|
[g] | ||||

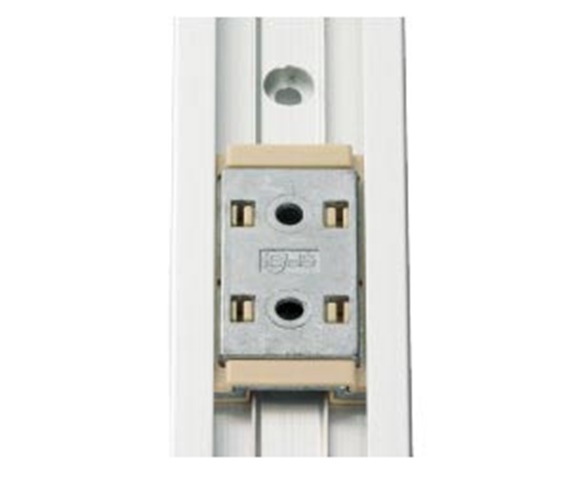

NW-01-40 | Vogn der clipses på | 30 | 5,99 EUR | |
NW-01-40-LLY | Vogn der clipses på, flydende leje i y-retning | 30 | 5,98 EUR | |
NW-01-40-LLZ | Vogn der clipses på, flydende leje i z-retning | 30 | 5,98 EUR | |
NW-01-40-LLYZ | Vogn der clipses på, flydende leje i y- og z-retning | 30 | 5,98 EUR |
Del Nr. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Vægt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-01-40 | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLY | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLYZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 |
Bestillingsnr. | Betegnelse | Vægt af slæde | ||
---|---|---|---|---|
[g] | ||||
NW-11-40 | Sprøjtestøbt vogn | 30 | 5,99 EUR | |
NW-11-40-LLY | Sprøjtestøbt vogn, flydende leje i y-retning | 30 | 5,98 EUR | |
NW-11-40-LLZ | Sprøjtestøbt vogn, flydende leje i z-retning | 30 | 5,99 EUR | |
NW-11-40-LLYZ | Sprøjtestøbt vogn, flydende leje i y- og z-retning | 30 | 5,98 EUR |
Del Nr. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Vægt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-11-40 | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLY | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLYZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 |
intet flydeleje
2Flydende leje i z-retning
3Flydende leje i y-retning
4Flydende leje i yz-retning
Indtast det påkrævede antal slæder.
