Letvægts udliggerakse

Drylin® udkragede akser er velegnede til mange positionerings- og justeringsopgaver og er kendetegnet ved høj driftssikkerhed og lav vægt. Applikationer i et lodret plan er særligt velegnede til dette. Hvis drevet realiseres via en tandstang, reduceres den masse, der flyttes. I forhold til energibesparelser er kraftoverførslen til en tandstang op til 30 % mere fordelagtig sammenlignet med en bælteafbøjning. Det er også muligt at tilslutte gribere, opsamle og flytte dele.

Fordele på et øjeblik:

Høj, konstant stivhed af aksen uanset slaglængden
Høj præcision
Mulighed for høje hastigheder
Installationspositionen kan styres efter behov
Lange køreafstande kan realiseres

Lineære akser med tandstangsdrift

Udtrækkelig lineær form med endeløse gear EGW

Løsning til lange bevægelser
Tandstangselementer, der kan udvides modulært (uendeligt)
Til applikationer > 2.000 mm
Separat betjening af flere lineære vogne mulig på samme tid

mere information

Letvægtsakse til pick & place drylin GRQ

Fortandet, hårdt anodiseret, korrosionsfri firkantet hulprofil
Belastninger op til 500 g med en mulig hastighed på op til 0,7 m/s
Drev: NEMA11-trinmotor med tandhjul
Let, hurtig, lille og smørefri

Køb griberakse drylin GRQ

Dynamisk z-akse drylin GRW

Direkte kraftoverførsel via tandstang
Kompakt struktur
Til belastninger op til 10N
Materialekombination: aluminiumsprofil/plastik tandstang
Tilgængeligt tilbehør
Fås med motor

Køb Z-akse drylin GRW

Letvægts z-akse drylin GRR

Letvægts Z-akse (1,45 kg) til slaglængder på op til 500 mm
Fremstillet af aluminium og plast
Ideel til lineære robotter
Dynamisk masse på kun 0,9 kg muliggør hurtig drift
Fås også som større versioner med slaglængder på op til 1000 mm og belastningskapaciteter på op til 100 N

Køb Z-akse drylin GRR

For multiakse lineære robotter

For test- og måleudstyr

For plukkeapplikationer

Lineært drev med tandstang: fordele og ulemper

Hvornår skal det bruges?

pick & place-applikation med høj dynamik
Til kompakt opbygning af applikationen
Som z-akse i fleraksede portaler

Hvor det ikke benyttes?

Høj belastning
Selvlåsende
Beskidte anvendelsesområder

Opbygning af en igus® tandstang og tandhjulsakse (z-akse)

1.
Direkte kraftoverførsel via tandstang

2.
Vridningsresistent takket være hule aluminiumsaksler drylin® AWMR

3.
Smøre- og vedligeholdelsesfri takket være drylin lineære glidefilm® R

4.
Dynamisk masse på kun 0,9 kg muliggør hurtig drift

udkragningsakse med tandremsdrev

Drylin® udkragningsaksen ZAW-1040 har en permanent monteret drivenhed. Den er smørefri, let og velegnet til høje accelerationer.

udkraget akse ZAW-1040

Automatisering med stepmotorer, jævnstrømsmotorer og EC/BLDC motorer

Til lineære akser og håndteringssystemer generelt tilbyder igus® et bredt udvalg af elektriske motorer. Hybrid-trinmotorer eller jævnstrømsmotorer bruges i spindel-, tandrems- og tandstangsdrev. De elektriske motorer fuldender udvalget af igus® inden for automatisering. Hele håndteringssystemer kan således konfigureres i kombination med udkragningsakser og lineære akser med tandstangsdrev generelt.

Få mere at vide om elektriske motorer

Eksempler på kundeanvendelser

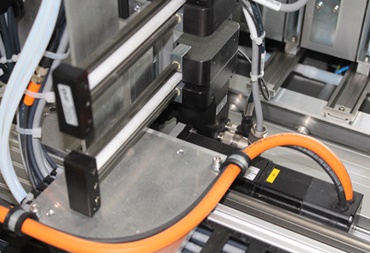

Automatiseret prøveforberedelse

Denne maskine er beregnet til at forberede prøver inden for sporanalyse. Målet er at bruge sammenlignelige glasvarer og kemikalier som i lignende manuelle maskiner. Kontrakten blev tildelt igus, da alle de anvendte komponenter, såsom GRW-rack-aksen, var i stand til at imponere med absolut modstandsdygtighed over for kemikalier og snavs.

drylin GRW snekkeakser leverer den påkrævede nøjagtighed

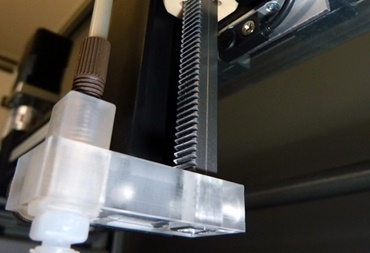

drylin GRQ snekkeakser på aftapningsanlæg

Optimal udnyttelse af installationspladsen i et tapperi

En vedligeholdelsesfri lineær robot fra igus bruges i en skræddersyet automatiseringsløsning til den komplekse håndtering af væsker af virksomheden M2-Automation. Ud over robustheden er den lineære robot kendetegnet ved sin omkostningseffektivitet. Drylin GRQ-racks bruges som doseringsakser i form af en z-akse ud over en variabelt fastspændbar nærhedsafbryderholder og selvjusterende glidelejer og sikrer det højeste præcisionsarbejde under drift.

drylin GRQ snekkeakser er imponerende som doseringsakser
