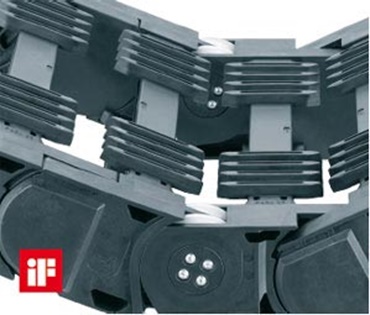

Profil rol e-kæde til meget høje fyldvægte og hastigheder.

Over 1.000 systemer med konventionelle e-kæder er i kontinuerlig brug over hele verden. Industrien, og især kranbyggeriet, stiller stadig større krav til kørelængde, fyldvægt, specielle og høje kørehastigheder med jævn drift. Vi opfylder disse krav med P4-systemet. Systemer af denne type bør designes af vores projektingeniører – vi giver gerne et tilbud. Tøv ikke med at kontakte os.

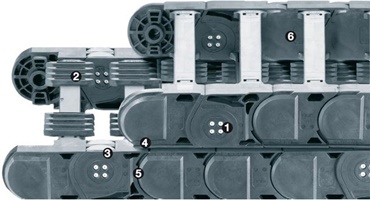

Kædeledernes stigning med og uden rulle er identisk

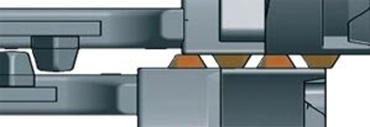

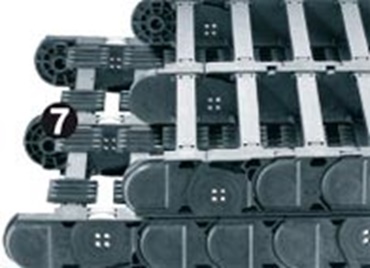

De øverste løberuller passerer gennem de nederste løberuller (ikke oven på hinanden som ved tidligere profilrullekæder), hvilket sikrer en meget jævn drift

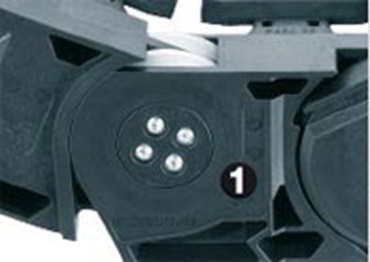

"Fast" rulle integreret i sidesektionen
Lange vandringer (op til 800 m), høje ekstra belastninger (op til 30 kg/m)
Til meget lange vandringer og høje hastigheder på op til 10 m/s

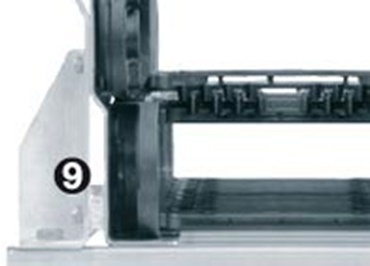

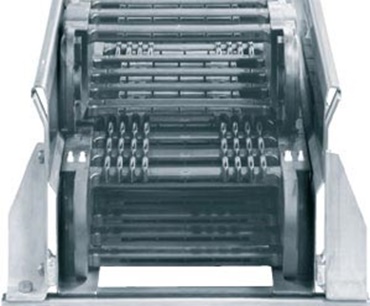

AUTO-GLIDE tværstænger sikrer sikker føring ved meget lange vandringer
2 indvendige højder til rådighed (32 og 42 mm)
Modulært P4-system med interne adskillelser fra E4-systemet

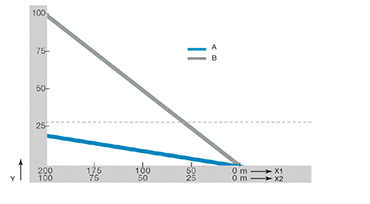

Betydelig reduktion af drivkraften til mindre end 25% til at bevæge energikæden
Kan udstyres med i.Sense tilstandsovervågningssystem

Andre fordele

Tekniske data:

Glidning med hastighed	Acceleration glider	igumid G -materiale, tilladt temperatur ° C	Brandbarhedsklasse: igumid G
≤ 6 [m/s]	≤ 50 [m/s2]	-40 ° C/+120 ° C	VDE 0304 IIC UL94-HB

Produktsortiment:

P4.32-serien
Indvendig højde: 32 mm
Indvendig bredde: 100 til 250 mm
Ydre bredde: 132 til 282 mm
Ydre højde: 54 mm
Bøjningsradius: 150 til 200 mm

Bestil en projektkonsultation nu

P4.42-serien
Indvendig højde: 42 mm
Indvendig bredde: 100 til 200 mm
Ydre bredde: 154 til 254 mm
Ydre højde: 64 mm
Bøjningsradius: 100 til 350 mm

Bestil en projektkonsultation nu

Test for lange vandringer

Rullekæden blev testet med en kørehastighed på op til 8 m/s over en afstand på i øjeblikket 200 m, hvilket svarer til 400 m kørsel. Det fuldautomatiske system tager højde for en lang række anvendelsesmuligheder med hensyn til acceleration og hastighed. Ud over den mekaniske belastning, der skyldes transportkøretøjets bevægelse, har miljøpåvirkninger uhindret indflydelse på den testede energikæde og kabel.

System P4 realiseret i praksis

Formningsteknologi

Dynamisk fremføring af plader ved hjælp af P4-profilrullekæder til særligt støjsvag, hurtig og vibrationsfri drift ved høje hastigheder og tunge fyldningsvægte.

Få mere at vide

Portallæsser

Glidende energikæder og kabelsæt er det perfekte valg til energiforsyning og signaloverførsel i denne portallæsser fra Gehring Group.

Få mere at vide

Lineær robot

Rulleenergiforsyningen modstår permanent den høje acceleration og hastighed i den lineære robot. Der er ingen grund til at gå på kompromis med maskinens tilgængelighed.

Få mere at vide
