iglidur® A290 - Materialedata

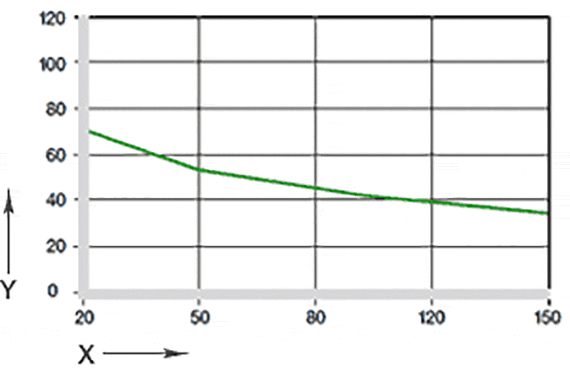

Figur 02: Maksimalt anbefalet fladetryk afhængigt af temperaturen (70 MPa till +20 °C)

X = Temperatur [°C]
Y = Indlæs [MPa]

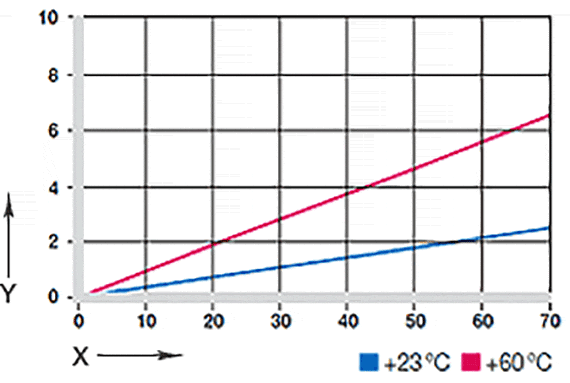

Figur 03: Deformering under belastning og temperaturer

X = Indlæs [MPa]
Y = Deformation [m/s]

Mekaniske egenskaber

Maksimum anbefalet faldetryk repræsenterer et mekanisk materialeparameter. Tribologiske konklusioner kan ikke sluttes fra det. iglidur® A290-lejernes trykstyrke falder, når temperaturerne stiger. Fig. 02 viser denne sammenhæng.

Ved denne belastning er deformeringen kun omkring 2,5% ved stuetemperatur. Plastisk deformering kan være ubetydelig op til denne belastning. Dette afhænger dog også for perioden for udsættelsen. Fig. 03 viser den elastiske deformering af iglidur® A290 ved radial belastning.

Maksimal overfladehastighed

m/s	Roterende	Svingende	Linear
Konstant	1	0,7	4
Kortvarig	2	1,4	4

Tilladte overfladehastigheder

iglidur® A290 egner sig til lave overfladehastigheder. På grund af den relativt høje friktion især i områder med lav belastning, opvarmes lejerne af iglidur® A290 mere end andre lejer. Ved højere hastigheder stiger friktionen også.

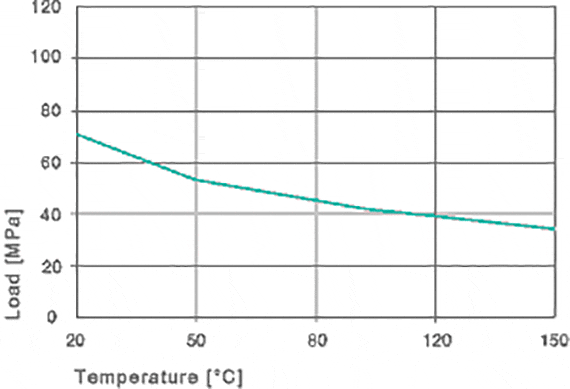

Figur 9.3: Maksimalt anbefalet fladetryk afhængigt af temperaturen

Temperaturer

iglidur® A290-lejernes trykstyrke falder, når temperaturerne stiger. Fig. 02 viser denne sammenhæng. De temperaturer, der hersker i lejesystemet, kan også have indflydelse på lejeslitage. Slitagen øges ved stigende temperaturer, og påvirkningen er særligt markant fra +120 °C og opad. Der anbefales yderligere sikring, hvis temperaturer er højere end +110 °C.

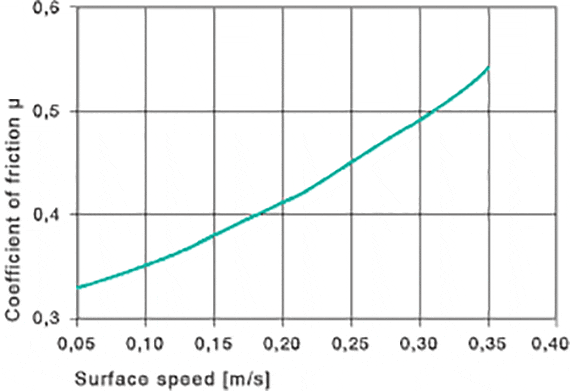

Figur 2.4: Friktionskoefficienten som funktion af overfladehastigheden, p = 0,75 MPa

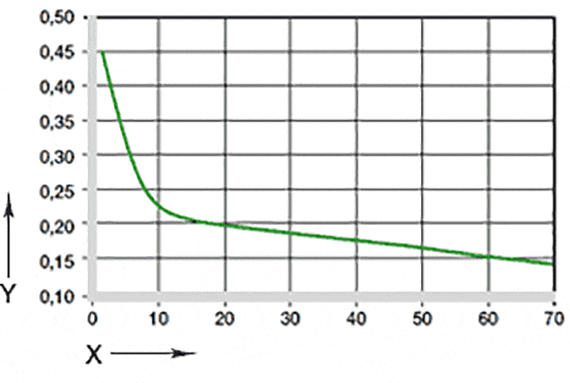

Figur 05: Friktionskoefficienten som funktion af belastningen, v = 0,01 m/s

X = Indlæs [MPa]
Y = Friktionskoefficient μ

Friktion og slitage

Ligesom slidstyrken ændrer friktionskoefficienten sig også ved stigende belastning og overfladehastighed (Fig. 04 og 05).

Friktionskoefficient for iglidur® A290 mod stål
(Ra = 1 µm, 50 HRC)

iglidur® A290	Tør	Fedt	Olie	Vand
Friktionskoefficient µ	0,13 - 0,40	0,09	0,04	0,04

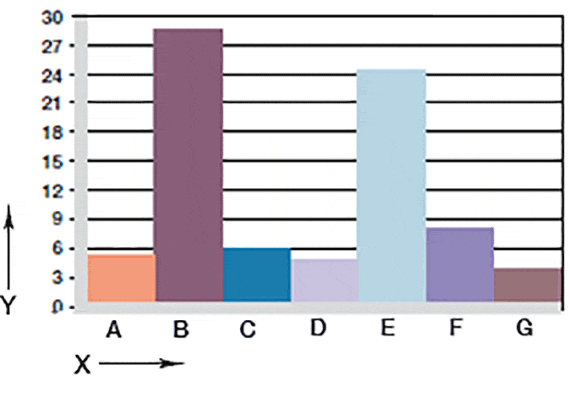

Figur 06: Slitage, roterende anvendelse med forskellige akselmaterialer, p = 1 MPa, v = 0.3 m/s

X = akselmaterialer
Y = slitage [μm/km]

A = aluminium, hårdanodiseret
B = automatstål
C = Cf53
D = Cf53, hårdforkromet
E = St37
F = V2A
G = X90

Akselmaterialer

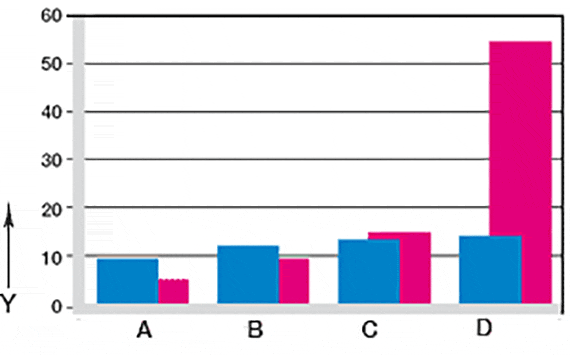

Figur 06 og 07 viser et resume af testresultaterne med forskellige akselmaterialer, udført med lejer af iglidur® A290. Sammenlignet med iglidur® A200 er de forbedrede tribologiske egenskaber hos iglidur® A290 også afspejlet i slitagekoefficienterne. Ved lav belastning er forskellene i slidstyrke for kombinationen af iglidur® A290 med forskellige akselmaterialer meget distinkt.

Medium	Modstand
Alkoholer	+ to 0
Kulbrinte	+
Smørefedt, olier uden additiver	+
Brændstoffer	+
Fortyndede syrer	0 to -
Stærke syrer	-
Fortyndede baser	+
Stærke baser	+ to 0

+ resistent      0 begrænset resistens      - ikke resistent
Alle specifikationer ved stuetemperatur[20 °C]
Tabel 05: Kemisk modstandsdygtighed iglidur®-lejer A290

Elektriske egenskaber

Specifik fremadrettet modstand	> 1011 Ωcm
Overflademodstand	> 1011 Ω

Kemisk resistens

iglidur® A290-lejer har god modstandsdygtighed over for kemikalier. De er modstandsdygtige over for de fleste smøremidler. iglidur® A290 påvirkes ikke af de fleste svage organiske og uorganiske syrer.


Radioaktiv stråling

iglidur® A290 lejer er strålingsresistente op til en radioaktiv intensitet på 3 x 10² Gy.

UV-bestandig

iglidur® A290 lejer modstandsdygtig over for UV-stråling, men de tribologiske egenskaber nedbrydes.

Vakuum

iglidur® A290 lejer kan kun i begrænset grad bruges i vakuum grund af den høje fugtoptagelse.

Elektriske egenskaber

iglidur® A290 lejer er elektrisk isolerende.

Maks. fugtoptagelse
ved +23 °C/50 % r. F.	1,7 vægt-%
Maks. vandabsorption	7,3 vægt-%

Tabel 06: fugtoptagelse af iglidur® A290

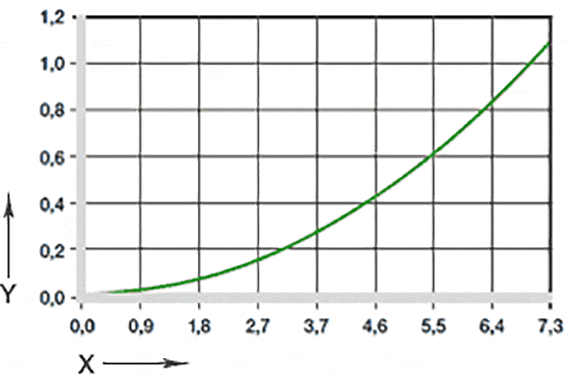

Diagram 10: Effekt af fugtoptagelse

X = fugtoptagelse [vægt %]
Y = reduktion af indvendig diameter [%]

fugtighedsoptagelse

Fugtoptagelse i iglidur® A200 lejer udgør omkring 1,7% under normale klimaforhold. Mætningspunktet i vand er ved 7,3 %, en ulempe, som der skal tages højde for på alle måder ved anvendelse i fugtige og våde anvendelser.

Vigtige tolerancer for iglidur® A290 lejer i henhold til ISO 3547-1 efter prespasningen.

Diameter d1 [mm]	Aksel h9 [mm]	iglidur® A290 D11 [mm]	Hus H7 [mm]
Op til 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 to 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 to 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 to 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 to 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 til 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 to 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabel 07: Vigtige tolerancer for iglidur® A290-lejer i henhold til ISO 3547-1 efter prespasning.

Monteringstolerancer

iglidur® A290 lejer er standardlejer til aksler med H-tolerance (anbefalet minimum H9).

Efter montering i et monteringshul med tolerance H7, justerer den indvendige diameter af lejet sig automatisk til D11 tolerancen.
