iglidur® Q290 - materialedata

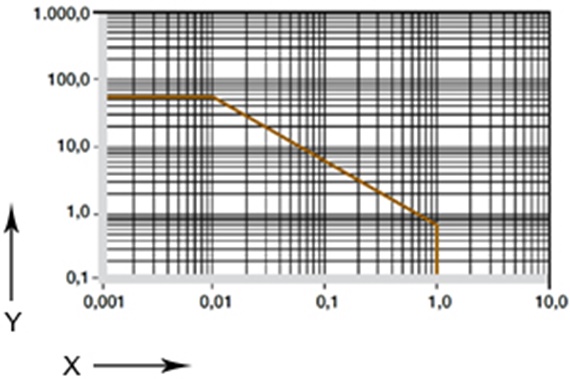

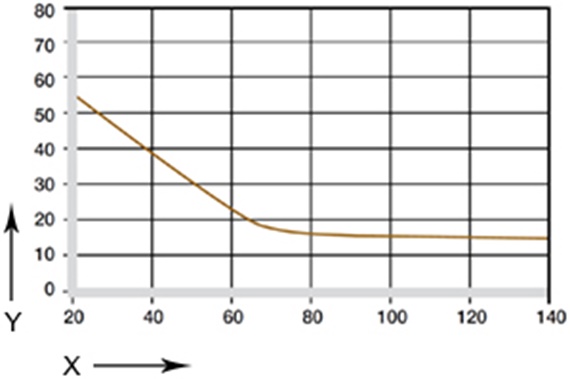

Diagram 02: Maks. anbefalet fladetryk som funktion af temperaturen (55 MPa ved +20 °C)

X = Temperatur [°C]
Y = belastning [MPa]

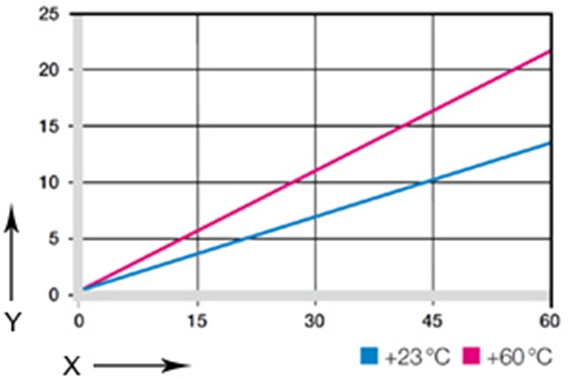

Diagram 03: Deformering under belastning og temperaturer

X = belastning [MPa]
Y = Deformering [%]

Mekaniske egenskaber

iglidur® Q290-lejernes trykstyrke falder, når temperaturerne stiger. Diagram 02 viser dette omvendte forhold. Med sin tilladte korttids-anvendelsestemperatur på +180 °C er det tilladte overfladetryk mere end 10 MPa. Det anbefalede maksimale overfladetryk er et mekanisk materialeparameter. Ingen konklusioner vedførende tribiologiske egenskaber kan udledes fra dette.

m/s	Roterende	oscillerende	Linear
Kontinuerlig	0,8	0,6	1
Kortvarig	2	1,4	2

Tabel 02: Maksimale overfladehastigheder

Tilladte overfladehastigheder

Almindelige anvendelser for iglidur® Q290-lejer omfatter vippebevægelser ved relativ lav hastighed og mellem til høj belastning. Der kan dog stadig opnås relativt høje hastigheder. Hastighederne anført i tabel 03 er grænseværdier for de lave lejebelastninger. De giver ikke nogen indikation om slidstyrke under disse parametre.

Temperaturer

Den øvre grænse for langtidstemperaturen på +140 °C gør det muligt at bruge iglidur® Q290 til almindelige anvendelser i fx landbrugsredskaber, kommercielle køretøjer og entreprenørmaskiner. Fra og med en driftstemperatur på +80  °C kræves der en yderligere aksial sikring af lejet, da prespasning alene ikke længere er tilstrækkeligt.

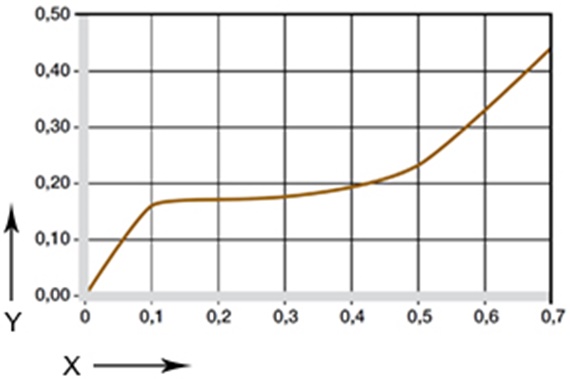

Diagram 04: Friktionskoefficienter som funktion af overfladehastigheden, p = 0,75 MPa

X = overfladehastighed [m/s]
Y = friktionskoefficient μ

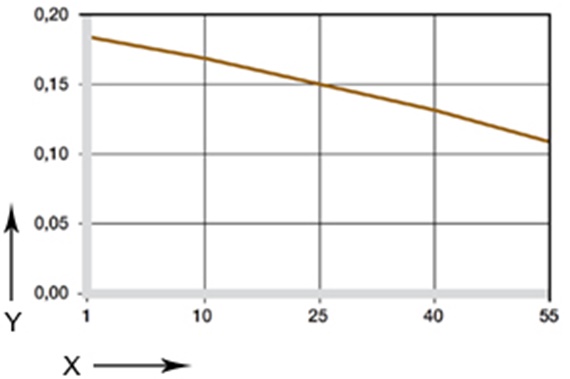

Diagram 05: Friktionskoefficient som funktion af trykket, v = 0,01 m/s

X = belastning [MPa]
Y = Friktionskoefficient μ

Friktion og slitage

Bemærk at en glideoverflade med en ru overfladefinish vil øge friktionen. Friktionskoefficienten af iglidur® Q290 øges med overfladehastigheden.

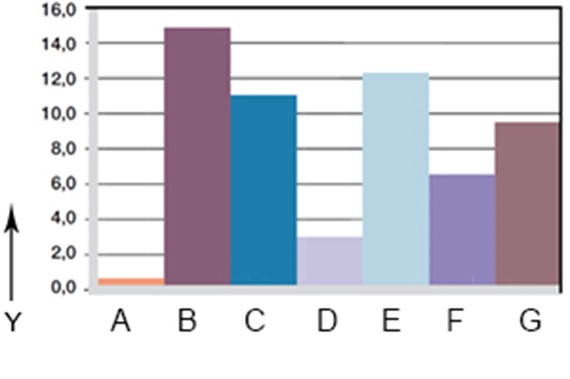

Diagram 06: Slitage, roterende anvendelser med forskellige akselmaterialer, p = 1 MPa, v = 0.3 m/s

X = akselmateriale
Y = slitage [μm/km]

A = aluminium, hårdanodiseret
B = automatstål
C = Cf53
D = Cf53, hårdforkromet
E = HR kulstofstål
F = 304 rustfrit stål
G = højkvalitetsstål

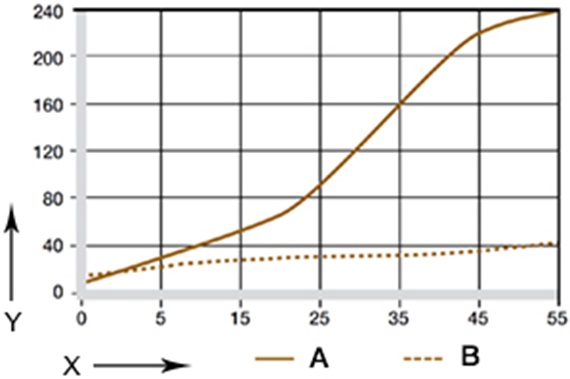

Akselmaterialer

Generelt anbefales brug af hærdede aksler til højere belastninger med start fra ca. 10 MPa. Dette er dog ofte ikke tilfældet i praksis, især i forbindelse med korrosionsbestandige belægningsmetoder. iglidur® Q290-materialet har derfor en stor indflydelse i sådanne anvendelser.

Medium	Modstand
Alkohol	+ to 0
Kulbrinte	+
Smørefedt, olier uden additiver	+
Brændstoffer	+
Fortyndede syrer	0 to -
Stærke syrer	-
Udvandet baser	+
Stærke baser	+ to 0

+ resistent      0 begrænset resistens      - ikke resistent
Alle specifikationer ved stuetemperatur [+20 °C]
Tabel 05: Kemisk modstandsdygtighed iglidur® A290

Elektriske egenskaber

Specifik kontaktmodstand	> 1012 Ω cm
Overflademodstand	> 1012 Ω

Strålingsmodstand

iglidur® Q290-glidelejer er strålingsresistente op til en strålingsintensitet på 3 x 102 Gy.


UV-resistens

iglidur® Q290-glidelejer har god modstandsdygtighed over for UV-stråler og andre vejrmæssige påvirkninger.


Vakuum

I vakuum afgasses eventuel fugtighed. Brug i vakuum er kun muligt i begrænset omfang.


fugtighedsoptagelse

Fugtoptagelse i iglidur® Q290-lejer udgør omkring 3,0 vægt-% under normale klimaforhold. Mætningsgrænsen i vand er på 9,3 vægt-%.

Diameter d1 [mm]	Aksel h9 [mm]	iglidur® A290 D11 [mm]	Hus H7 [mm]
til 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabel 07: Vigtige tolerancer for iglidur® Q290-glidelejer i henhold til ISO 3547-1 efter prespasning

Monteringstolerancer

iglidur® Q290-lejer er standardlejer til aksler med h-tolerance (anbefalet minimum s h9). Lejerne er udformet til prespasning i et hus maskinbearbejdet til en H7-tolerance. Efter at være blevet samlet i et hus med nominel størrelse, i standardtilfælde, justerer den indvendige diameter automatisk til E10 tolerancer. For bestemte dimensioner afviger tolerancen afhængigt af vægtykkelsen (se produktudvalgstabellen).
