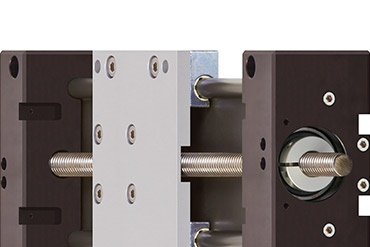

Lineærakser med føringsskruedrev

Føringsskruedrev er et element i drevsystemerne. Den lineære bevægelse af den bevægelige del genereres af en roterende føringsskrue og overføres til føringsskruemøtrikken. Så det er en rotationsbevægelse konverteret til en lineær bevægelse.

drylin® lineære akser med kørsel af føringsskruer er designet til positionering af alle slags. Den lineære justering sker via trapezformede føringsskruer i forskellige størrelser eller via højstignings føringsskruer der kan bevæges enten manuelt eller elektrisk. Den maks. hastighed er op til 1,6 m/min., afhængig af gevind og belastning. Slaglængden kan frit vælges til ethvert lineært drevsystem. En bøsning-monteret føringsskrue har en maksimal slaglængde på 1.500 mm, en kugleleje-monteret 1.000 mm.

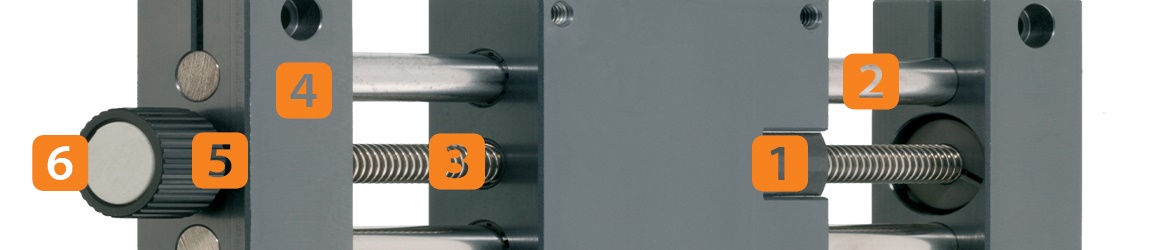

1. leje
Højkvalitets leje minimerer friktionskoefficient og sikrer en ensartet rotationsbevægelse. Som hovedregel anvendes rulleleje, kugleleje eller bøsning her. igus® er baseret på polymer leje og plastmøtrikker uden smøring til alle skinner med kørsel af føringsskrue.

2. Aksel
Lineær akse med blyskruekørsel kan udstyres med fritbærende runde aksel eller fuldt understøttet med skinne. igus® tilbyder tre forskellige akselmaterialer afhængigt af anvendelsen: aluminium, rustfrit stål eller carbon.

3. Føringsskrue
Føringsskruen er det centrale punkt i føringsskruens akse. Den roterer om sin egen akse og overfører dermed bevægelsen. Det er en cylindrisk komponent, der fås i mange forskellige type. igus® tilbyder trapezformede og højstigningsgevind med talrige opdeling.

4. Basisstruktur
Basiskonstruktionen af den lineær akse med føringsskrue kørsel holder de enkelte komponenter pålideligt sammen. Den kan fremstilles af forskellige materialer såsom rustfrit stål, aluminium, zink eller plast. Vi arbejder gerne sammen med dig om at finde det rette materiale til din applikation.

5. Føringsskrue ende
Føringsskrue enden er med til at holde føringsskruen i en stabil position. Det sikrer, at føringsskruen ikke bevæger sig sidelæns eller vakler under rotationer eller lineære bevægelser. Det spiller derfor en særlig vigtig rolle med hensyn til præcision.

6. Tilbehør
Når akse er helt samlet, mangler det relevante tilbehør naturligvis stadig. Her kan brugerne vælge mellem mekaniske og elektriske muligheder. Klassikerne er håndhjul, som vist i eksemplet, sammen med den passende elmotor.
