drylin® N – Lavprofils lineærføringssystem NK-02-17

drylin® N Lavprofils føringssystemskinne

Bestillingsnr.	Maks. skinnelængder	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Vægt af skinne	Pris / m
	[L maks.]				Min.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	18,85 EUR
NS-01-17-AR	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	21,68 EUR
NS-01-17-UNGEBOHRT	2000	17	60	0	20		5,5	0,9	M3	1700	120	150	16,88 EUR

Mere om den valgte del:

3D-CAD

Bestilling af prøver

PDF

Prisforespørgsel

myCatalog

For uborede skinner angives "Uboret" under bemærkninger.
* for bolte med lavt hoved

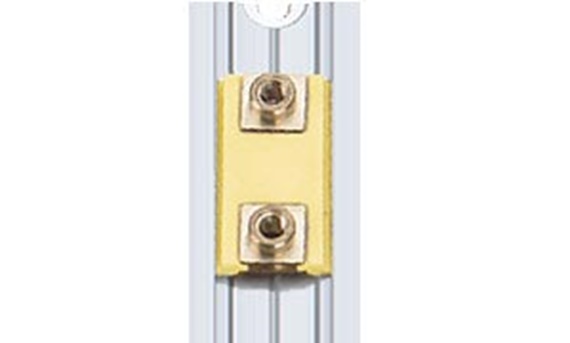

drylin® Lavprofils lineærføringssystem NK-02-17

Bestillingsnr.	Betegnelse	Vægt af slæde
		[g]
NW-02-17	Vogn med gevindskåret hul	1,7	2,70 EUR
NW-02-27	Slæde	12,5	3,75 EUR
NW-02-17-P	Vogn med forbelastning	1,7	2,70 EUR
NW-02-17-LLY	Vogn med gevindskåret hul, flydende leje i y-retning	1,7	2,70 EUR
NW-02-17-LLZ	Vogn med gevindskåret hul, flydende leje i z-retning	1,7	2,70 EUR
NW-02-17-LLYZ	Vogn med gevindskåret hul, flydende leje i y- og z-retning	1,7	2,70 EUR

Mere om den valgte del:

3D-CAD

Bestilling af prøver

PDF

Prisforespørgsel

myCatalog

Dimensioner [mm] - føring slæder

Varenr.	H	A	C	C2	K3	Spmin.	DpØmin.	Vægt
	±0,35							[g/m]
NW-02-17	6	9,6	20	14	M3	2,5	5	1,7
NW-02-27	9,5	14	34	20	0	0	0	12,5
NW-02-17-P	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLY	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLZ	6	9,6	20	14	M3	2,5	5	1,7
NW-02-17-LLYZ	6	9,6	20	14	M3	2,5	5	1,7

Mere om den valgte del:

3D-CAD

Bestilling af prøver

PDF

Prisforespørgsel

myCatalog

Bestilling af et komplet system

Konfiguration med blot et par trin:

1. Vælg antal slæder
2. Vælg slædetyper
3. Indtast skinnelængde i mm
4. Vælg slædevarianter
5.

Tip:

Yderligere information kan findes i tegningerne samt på nedenstående sider. Du kan også finde mere nøjagtige oplysninger om flydelejetyper i designreglerne.

intet flydeleje

Flydende leje i z-retning

Flydende leje i y-retning

Flydende leje i yz-retning
