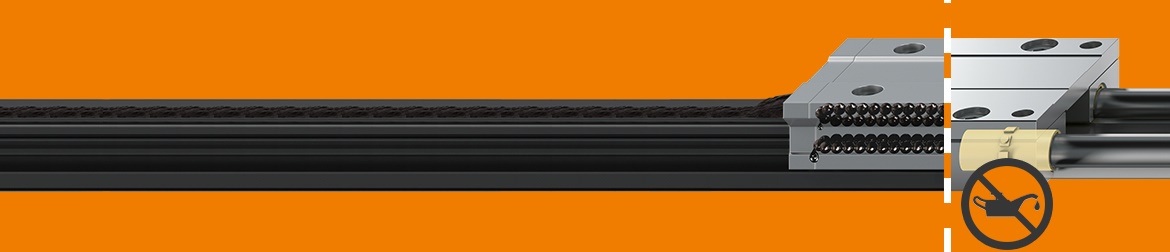

drylin® R - lineærlejer - det økonomiske alternativ til rullelejer

Plast i stedet for metal: Udskift recirkulerende kuglelejeføringer, og drag øjeblikkeligt fordel af tør drift med smørefri drylin®-lineærteknologi.

drylin®-glidelejer tillader vedligeholdelsesfri og smørefri drift for maskindele og udstyr hvis funktion er bestemt af relative bevægelser i en ret linje mellem komponenter. Det specielle højtydende dry-tech® plast i lejebøsningerne sikrer at maskineelementer kan bevæges langs en aksel eller profilføring lydsvagt og med meget lille friktion. Sammenlignet med lineære løsninger med rulleelementer, er anskaffelsesomkostningerne op til 40% lavere og der er ingen yderligere driftsomkostninger.

I lineære kuglelejer understøttes akslen af en eller flere rækker af kugler. For at fungere ordentligt har de brug for et kugle-recirkulationssystem, der fører kuglerne tilbage i modsatte retning af akslens bevægelse. Kugle-recirkulationssystemet og den høje belastning af kuglerne ved den påførte belastning på et lille punkt på hver kugle er faktorer der medfører potentielle svage punkter og støj. Kugle-recirkulationssystemet kan erstattes af igus® glidelejer i drylin® serien for næsten alle anvendelsesområder. På grund af den enkle struktur, har drylin® glidelejer meget lille risiko for svigt. Smørefri drift betyder at maskinens dele forbliver fri for snavs, støv og fugt. En anden fordel er en meget lydsvag drift af drylin® glidelejer.




Overblik over fordele

Op til 40 % mere omkostningseffektive end recirkulerende kuglelejeføringer

100 % vedligeholdelses- og smørefri

Korrosionsbestandige og hygiejniske

Slidbestandige

Snavs-, støv- og fugtbestandige

Ekstremt stille i drift

Ingen minimumsbestillingsværdi, ingen minimumbestillingsmængde

Forsendelse inden for 24-48 timer

Driftslevetiden kan beregnes online

Kan konfigureres online

Flere detaljer om fordelene

Lettere end recirkulerende kuglelejeføringer

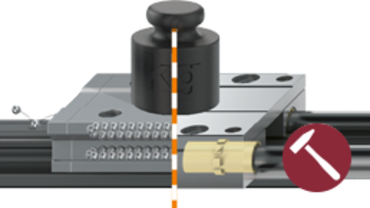

Højtydende polymerer gør drylin® lineærteknologi endnu mere robust

Som et resultat af brugen af glidende elementer, fremstillet af højtydende polymerer, er drylin® lineærteknologi særligt slidbestandig og holdbar – selv når den udsættes for høje mekaniske belastninger.
Robust anvendelse

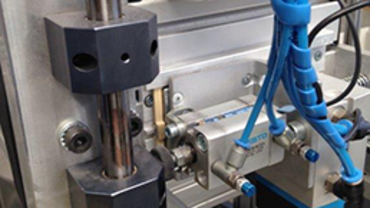

Kundeanvendelse:
Få kant med drylin®

Præcision er én ting, robuste lineærføringer en anden. Med robuste drylin® lineærdrev skaber NOVASPORT (se øverst til højre) en kantsav til ekstreme forhold uden at miste den påkrævede nøjagtighed.
Robust

Vil du vide mere?

drylin® lineærlejesystemer er robuste under mange brugsforhold: De modstår snavs, fugt og væsker, høje og lave temperaturer, voldsomme vibrationer og hårde stød og slag.

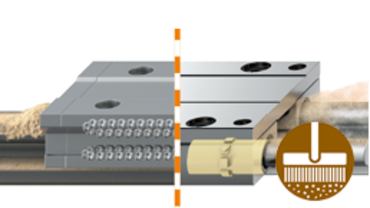

Smudsbestandig

drylin® lineærteknologi – lang driftslevetid på trods af eksponering for betragtelige mængder snavs

I modsætning til recirkulerende kuglelejeføringer bruger drylin®-lineærteknologi glidende elementer, fremstillet af højtydende polymerer, som forhindrer snavs og støv i at sætte sig fast.
Robust anvendelse

Kundeanvendelse:

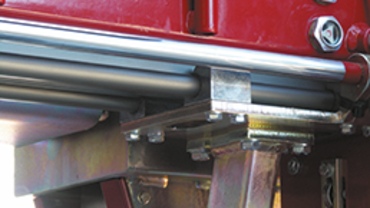

Fri for snavs og støv

Det mobile savværk fra Serra Maschinenbau GmbH skal virke perfekt, være nemt at betjene, kontrollere og vedligeholde uanset vejrforholdene. drylin® lineærteknologi er smudsbestandig.
Smudsbestandig

Vil du vide mere?

drylin® kan endda bruges på steder, hvor der er sand, spåner og støv, fordi fremmedlegemer, ligesom på en sneplov, tvinges væk på grund af kontaktfladen mellem de glidende plastelementer og føringen.

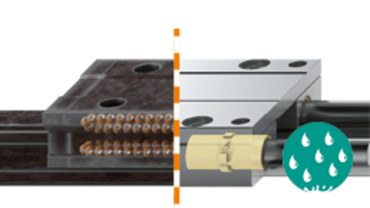

Korrosionsfri

Ingen korrosion, ingen fedt – drylin® lineærteknologi

Materialerne, der bruges til drylin® lineærføringerne er meget modstandsdygtige over for forskellige medier og er blevet testet til brug i vand.
Korrosionsfri

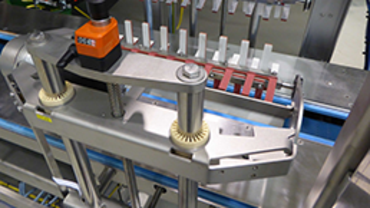

Kundeanvendelse:
Etikettering – uden rust

I føde- og drikkevareindustrien skal der i særdeleshed overholdes særlige krav til hygiejne. Maskiner og komponenter skal være korrosionsfri, som det er tilfældet med denne etiketteringsmaskine.
Korrosionsfri

Vil du vide mere?

Kombinationen af højlegeret rustfri stål (f.eks 1.4571) med en højtydende polymer (f.eks. iglidur® X) kan beskrives som modstandsdygtig, selv når det kommer i kontakt med havvand.
Lettere end recirkulerende kuglelejeføringer

Opnå en vægtbesparelse på op til 75 % med drylin® lineærteknologi

Traditionelle recirkulerende kuglelejeføringer består hovedsaligt af metal, hvorimod lette højtydende polymerer bruges til drylin® lineærteknologi.
Letvægtsanvendelse

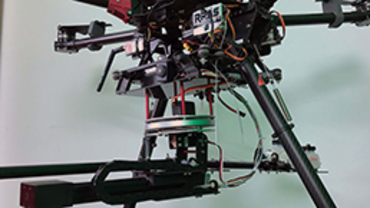

Kundeanvendelse:
Drone – nem føring og let i vægt

Der blev brugt kulfiber til en drylin® føring i en drone – Føringen har den nødvendige stabilitet og er samtidig robust og ekstremt let i vægt.
Lettere end recirkulerende kuglelejeføringer

Vil du vide mere?

drylin® lineærlejesystemer er designet til installationsmål med lav højde og vægt. Brugen af glidende plastelementer garanterer en lav vægt til nem håndtering.

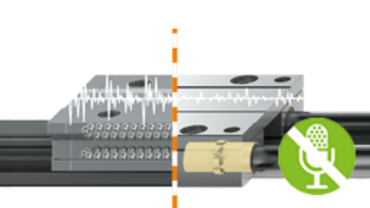

Mere støjsvage end recirkulerende kuglelejeføringer

Fire gange mere støjsvage pga. glidende polymerelementer

Takket være deres glidende elementer har drylin®-produkter, som er fremstillet af højtydende polymerer, i gennemsnit en udgangsstøj på 20 dB og er derfor 4 gange mere støjsvage end lignende lineærlejer af metal.
Støjsvag anvendelse

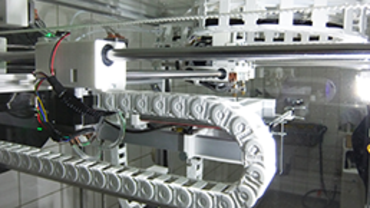

Kundeanvendelse:
3D-printer – lavt støjniveau er vigtigt

En høj grad af acceleration under printning og hurtige lineære bevægelser genererer voldsomme vibrationer. Kravene til 3D-printsystemet hos Kühling&Kühling, hvorved der skulle installeres støjsvag, støjdæmpende lineærteknologi, blev imødekommet fuldstændigt med drylin®.
Støjsvag

Vil du vide mere?

drylin® lineærlejesystemer glider på plast i stedet for at rulle på stålkugler. På den måde genereres der betragteligt mindre støj og vibration.

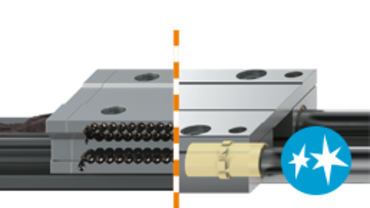

Ren og hygiejnisk

Smørefri lineærteknologi til ekstremt høje hygiejnekrav

drylin® lineærteknologi er særligt ren og hygiejnisk på grund af smørefri glidende elementer og glidefolie til lineærlejer, fremstillet af højtydende polymerer.
Ren anvendelse

Kundeanvendelse:

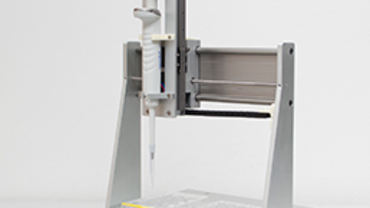

Nøjagtig pipettering

En ren lineærføring, der lever op til de ekstreme hygiejnekrav i lægemiddel-, bio-, kemi- og medicinindustrien, er vigtige i forbindelse med pipetteringsanordninger, der bruges på Ljubljana Universitet, som også kræver en høj grad af præcision til sådanne anordninger.
Ren og hygiejnisk

Vil du vide mere?

Alle drylin® lineærlejesystemer virker uden nogen ekstern smøring, såsom olie eller fedt, og er derfor ekstremt rene. Renrum kan garanteres fuldstændig fri for fedtstænk og olietåge.

Virkelighedstjek: Glidelejer kontra rullelejer


Egenskaber
Egenskaber for
igus® glidelejer
Egenskaber for
rullelejer
Tekniske data for
igus® glidelejer
Tekniske data for rullelejerSærligt relevant
for de følgende industrier:
Nøjagtighed++++0,02 - 0,15 mm0,001 - 0,01 mmVærktøjsmaskiner, CNC-bearbejdning, fremstilling af elektronik
Fuldstændig smørefri++++  Medicinal, emballering, fødevarer, renrum, forbrugsvarer
Vedligeholdelsesfri++++  Til mange forskellige industrigrene
Vægtfordel++++Aluminium ca. 2,7 g/cm³
Polymer ca.1,5 g/cm³
Stål ca. 7,8 g/cm³Håndtering, automatisering, laboratorie, fritid
Høj dynamisk følsomhed ved lave belastninger++++  Emballering, håndtering, automatisering
Høj dynamisk følsomhed ved høje belastninger++++  Emballering, håndtering, automatisering
Slaglængdevariation+++++  Kamerateknologi, tekstil
Friktionskoefficient++++0,15 - 0,3 µ0,001 - 0,05 µManuel justering, drejelig
Følsomhed over for snavs++++  Emballering, sten, tekstil, papir, malerudstyr
Støjdæmpning ¹+++++45-60 dB60-70 dBMedicinal, laboratorie, møbler
Prisfordel+++++  Til mange forskellige industrigrene
Beskyttelse mod korrosion+++  Påfyldningssystemer, kemikalier, fødevare
Magnetisme++++Plast, aluminiumStålMedicinal, prøveinstrumenter
Modstandsdygtighed over for kemikalier++++1.4751 + iglidur® X1.4112Medicinal, fødevare, elektroplettering, påfyldningssystemer
Modulernes kompatibilitet++++  Føringskonstruktion, automatisering af samlebånd
Støjsvag drift uden vibrationer+++++  Kamerateknologi, inspektion, medicinal, 3D-printer
Egnet til kort slaglængde++++  Tekstil, håndtering
Nem montering og hurtig udskiftning++++  Føringskonstruktion, automatisering af samlebånd
Stivhed++++  Værktøjsmaskiner, CNC-bearbejdning, fremstilling af elektronik
Lange vandringer på mere end 10 m+++  Kamera, materialehåndtering, logistik
Temperaturbestandighed++++op til +250 °C Kemikalier
Jævn drift++++  Manuel justering
Maksimal acceleration ²+++++50 m/s²15 m/s²Automatisering, håndtering
Maksimal hastighed ²++++30 m/s5 - 10 m/sAutomatisering, håndtering

1) Målt i igus® laboratoriet, slaglængde på 400 mm, manuel justering
2) Ved lave belastninger, afhængigt af installationsstørrelse 0,1 til 5 kg
Kendetegn: +++ stærk ++ middel + svag

Udskift dine lejer nu!

Her kan du beregne udskiftningspotentialet og konfigurere lineærlejer enkeltvis

Kontrollér nemt anvendelsen, beregn den forventede driftslevetid, og vurder således udskiftningspotentialet.

Prøvekasse med lineærføringer

Er du stadig i tvivl, om et drylin® lineærleje er den rette løsning til din anvendelse? Bestil vores gratis prøvekasse nu.

Personlig konsultation

Kunne du tænke dig et alternativ til din nuværende løsning? Kunne du tænke dig at få besøg af os hos dig for at diskutere din bestemte anvendelse? Prøv at kontakte os, vi ser frem til din forespørgsel.
Testlaboratorie: lineærføringer

Testet!

Mere end 500 test pr. år i vores 250 m² store testlaboratorie viser, at smørefri drylin® lineærløsninger kan erstatte recirkulerende kuglelejesystemer af metal i mange anvendelser.
