iglidur® G1 ─ Materialedata

Indholdsfortegnelse

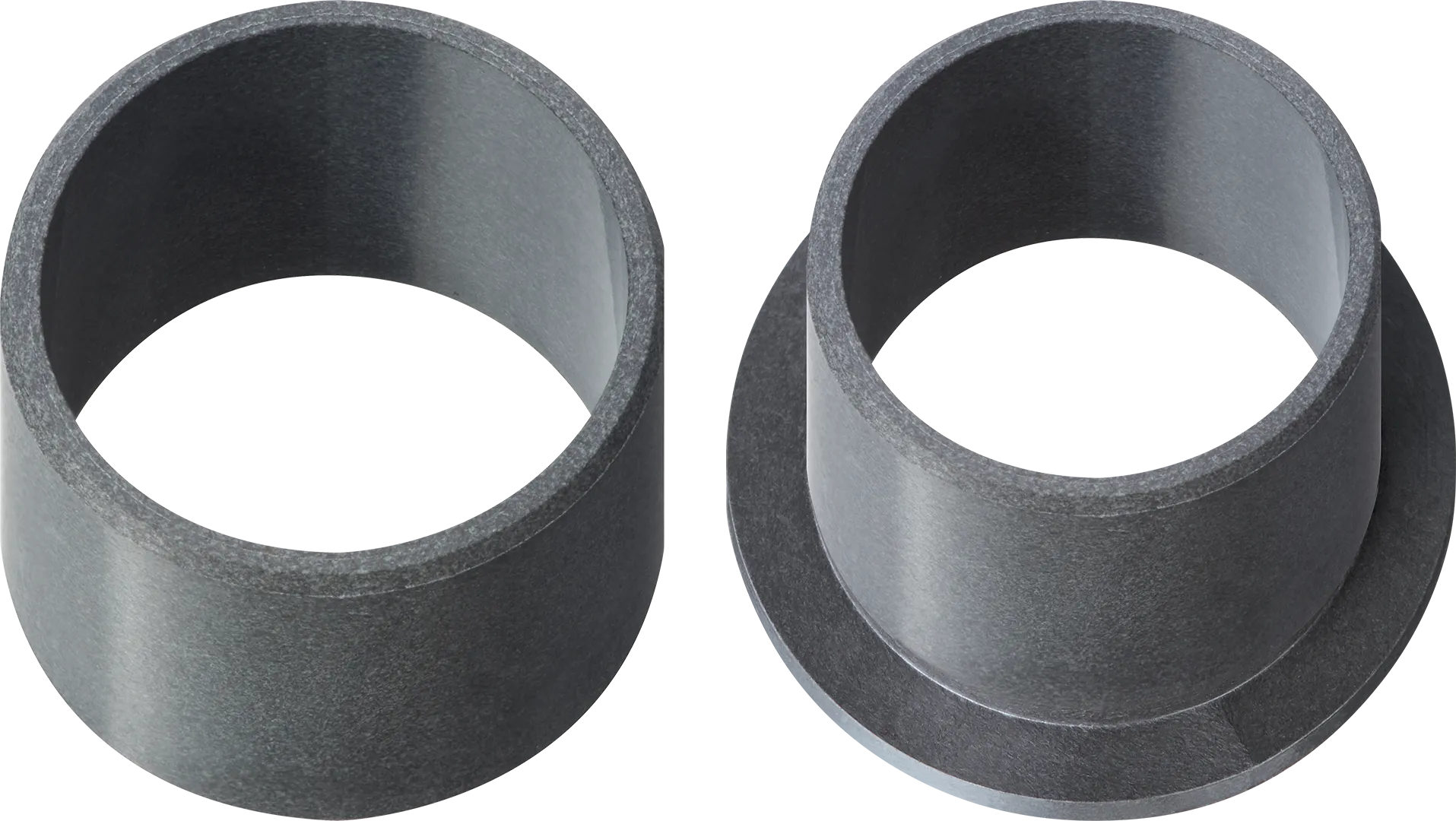

Et overblik over de vigtigste specifikationer

Kravprofilen er krævende: Omfattende videreudvikling af den succesrige og alsidige klassiker iglidur G. Dette er især opnået med hensyn til fugtabsorption, termiske egenskaber og en konsekvent forbedret slidstyrke. Kun ved stød-, slag- og kantbelastninger kunne iglidur G’s robusthed ikke helt opnås.

Beskrivende tekniske specifikationer
Slidstyrke ved +23 °C	- 🟧 🟧 🟧 🟧 ⬜️ +	Mere information om slidstyrke
Slidstyrke ved +90 °C	- 🟧 🟧 🟧 🟧 ⬜️ +
Slidstyrke ved +150 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Overfladetryk	- 🟧 🟧 🟧 ⬜️ ⬜️ +	91MPa
Friktionskoefficient	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +	Friktionskoefficienter µ, tør: 0,11
Slidstyrke under vand	- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
Mediernes modstand	- 🟧 🟧 🟧 ⬜️ ⬜️ +	Mere information om mediebestandighed
Modstandsdygtig over for kantbelastninger	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Modstandsdygtig over for stød- og slagbelastninger	- 🟧 🟧 🟧 ⬜️ ⬜️ +
smudsbestandighed	- 🟧 🟧 🟧 🟧 ⬜️ +
Modstandsdygtighed over for skimmel	- 🟧 🟧 🟧 🟧 🟧 +	I henhold til DIN EN ISO 846

Hvornår skal det bruges?

Når jeg har brug for et universelt allround-leje
Når der kræves lav fugtoptagelse
For lave til mellemstore hastigheder
Til opgaver, der kræver drejning og rotation

Hvor det ikke benyttes?

Når der forekommer kraftige stød, slag og kantbelastninger –> iglidur G
Når der kræves mindst mulig slitage –> iglidur W300
Når der kræves den højeste universelle modstand mod medier –> iglidur X
Til anvendelse under vand –> iglidur H370

Temperatur

De omgivende temperaturer påvirker kraftigt glidelejernes egenskaber. De temperaturer, der hersker i lejesystemet, har også indflydelse på dets slitage. Med øgede temperaturer stiger sliddet, og denne effekt er markant, når temperaturen stiger til over +120 °C. Ved temperaturer over 120 °C er det nødvendigt at fastgøre lejerne yderligere i huset.

Min. anvendelsestemperatur	Øvre anvendelsestemperatur, langvarig	Øvre anvendelsestemperatur, kortvarig	Herudover sikres aksialt fra
-40°C	+180°C	+220°C	+120°C

Tilladte overfladehastigheder

iglidur G1 er udviklet til lave til mellemstore overfladehastigheder. De maksimale værdier, der er angivet under "Maksimal overfladehastighed", kan kun opnås ved lav belastning. Ved de angivne hastigheder kan friktion medføre en temperaturstigning op til de maksimalt tilladte niveauer. I praksis er det ikke altid muligt at overholde disse grænser på grund af samspillet mellem forskellige faktorer.

Overfladehastighed for forskellige iglidur-materialer

Oplysninger om pxv-værdien og smøring

Maksimal overfladehastighed

m/s	Rotation	Oscillation	lineært
permanent	1.3	1.0	5.0
Korttid	2.5	1.8	6.0

Tilladte p x v-værdier

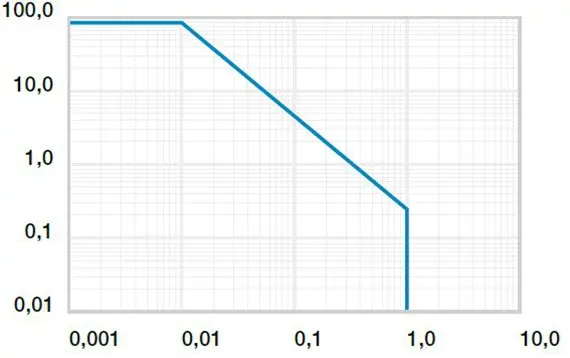

Fig. 01: Tilladte pv-værdier for iglidur® G1

pxv-værdier maks. (tør)

MPa · m/s

0.60

Mekaniske specifikationer

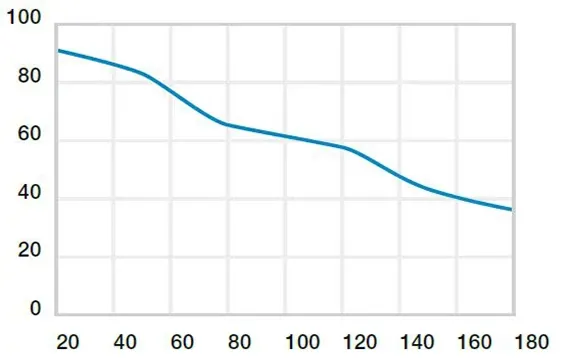

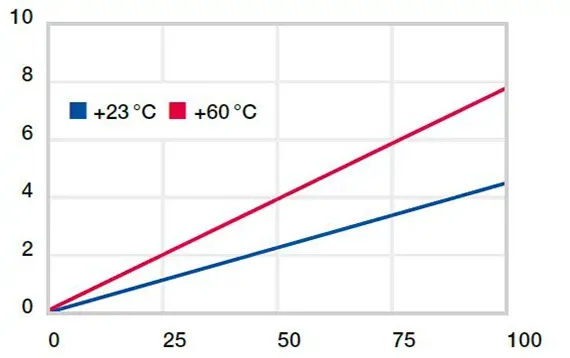

Trykstyrken i iglidur G1-bøsninger falder i takt med stigende temperaturer. Diagram 02 illustrerer denne sammenhæng. Ved den tilladte anvendelsestemperatur på lang sigt på +180 °C er det tilladte overfladetryk ca. 40 MPa. Det maksimalt anbefalede overfladetryk er en mekanisk materialeparameter. Der kan ikke drages nogen konklusioner om de tribologiske egenskaber ud fra dette. diagram 03 viser den elastiske deformation af iglidur G1 under radiale belastninger. Plast deformation kan være ubetydelig op til et belastning på ca. 100 MPa. Det afhænger dog også af, hvor længe virkningen varer.

Friktion og slitage

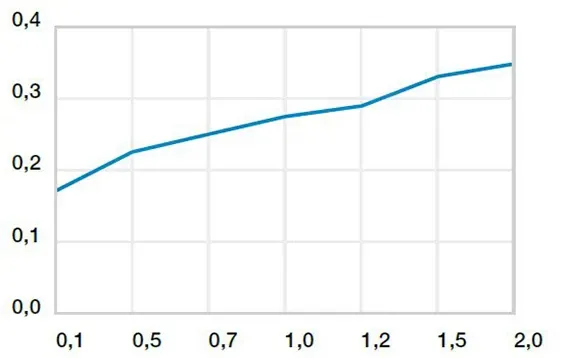

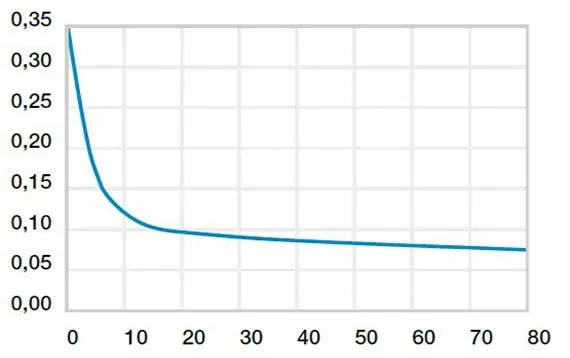

Friktionskoefficienten μ for en bøsning påvirkes blandt andet af overfladehastigheden og belastningen (diagrammer 04 og 05).

Friktionskoefficient for iglidur G1 mod stål (Ra = 1 µm, 50 HRC):

iglidur® G1	Tør	Fedt	Olie	Vand
Friktionskoefficient µ	0.13 - 0.32	0,09	0,04	0,04

Akselmaterialer

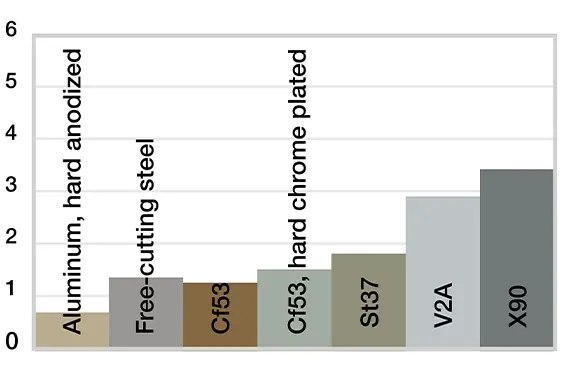

Friktionen og slitagen afhænger også i høj grad af modparten. Aksler, der er for glatte, øger både friktionskoefficienten og slid på lejet. Til iglidur G1 anbefales en slibeflade med en gennemsnitlig overfladefinish på Ra = 0,8 µm. Diagram 06 viser et uddrag af testresultaterne for forskellige akselmaterialer med bøsninger fremstillet af iglidur G1. Det kan konstateres, at iglidur G1 opnår gode til meget gode slidresultater med alle akselmaterialer. Resultatet for rustfrit stål typer antages at være en anelse lavere. Som det er tilfældet med mange af iglidur-materialerne, er slidhastigheden lavere i drejeanvendelser end i roterende anvendelser.

Akselmaterialer

Installationstolerancer

iglidur G1-bøsninger er standardlejer til aksler med h-tolerance (anbefalet minimum h9). Lejerne er konstrueret til pressemontering i et hus, der er bearbejdet med en h7-tolerance. Efter installation i et hus med nominel størrelse tilpasses den indre diameter i standardtilfælde automatisk til F10-tolerancerne. For visse dimensioner afviger tolerancen fra dette afhængigt af vægtykkelsen (se produktsortimentet).

Vigtige tolerancer i henhold til ISO 3547-1 efter press-fit:

Diameter d1 [mm]	Hus H7 [mm]	glideleje F10 [mm]	Skaft h9 [mm]
op til 3	+0,000 +0,010	+0.006 +0.046	-0,025 +0,000
> 3 op til 6	+0,000 +0,012	+0.010 +0.058	-0,030 +0,000
> 6 op til 10	+0,000 +0,015	+0.013 +0.071	-0,036 +0,000
> 10 op til 18	+0,000 +0,018	+0.016 +0.086	-0,043 +0,000
> 18 op til 30	+0,000 +0,021	+0.020 +0.104	-0,052 +0,000
> 30 op til 50	+0,000 +0,025	+0.025 +0.125	-0,062 +0,000
>50 til 80	+0,000 +0,030	+0.030 +0.150	-0,074 +0,000
>80 til 120	+0,000 +0,035	+0,036 +0,176	-0,087 +0,000
> 120 op til 180	+0,000 +0,040	+0,043 +0,203	+0.000 +0.100

Kemisk resistens

Alle data ved stuetemperatur [+20 °C], + modstandsdygtig 0 betinget modstandsdygtig - ikke modstandsdygtig

Medium	Modstandsevne
Alkoholer	+ op til 0
Kulbrinter	+
Fortyndede syrer	0 til -
Stærke syrer	-
Fortyndede alkalier	+
Stærke alkalier	0
Fedtstoffer, olier uden tilsætningsstoffer	+
Brændstoffer	+

Fugtoptagelse

Fugtoptagelsen for iglidur G1-bøsninger under omgivelsesbetingelser ligger på omkring 0,2 vægt%. Mætningsgrænsen i vand er 1,7%, udtrykt i vægtprocent. Dette skal der tages højde for under passende driftsforhold.
